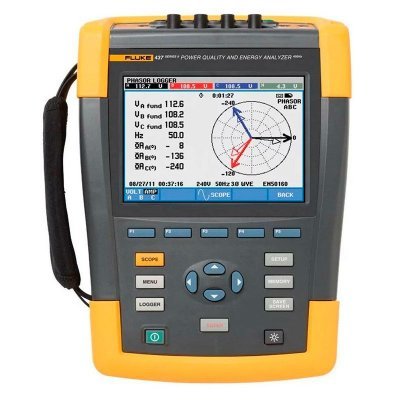

Анализатор качества электроэнергии Fluke 437 II

Госреестр

Артикул: x-04840

Анализатор качества электроэнергии для детального исследования сети по ряду характеристик – КПД, напряжение, дисбаланс, мощность и многое другое. За счет работы с частотой 400 Гц, прибор подходит для анализа оборонных и авиационных систем.

Подробнее

3 253 554 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Анализатор качества электроэнергии Fluke 437 II используется для детального исследования сети по ряду характеристик – КПД, напряжение, дисбаланс, мощность и многое другое. За счет работы с частотой 400 Гц, прибор подходит для анализа оборонных и авиационных систем.

Достоинства:

Измерение силы тока до 6000 А.
4 входных канала.
Функция автозаписи AutoTrend.
Анализ динамических процессов PowerWave.
Калькулятор потерь.
Класс точности А.
Наличие Wi-Fi.
Совместимость с программой Fluke Connect.
Карта памяти SD объемом 8 Гб.
Внесен в Госреестр СИ РФ.

Особенности:

Прибор отображает данные по электроэнергии в реальном времени. Результаты можно просматривать в виде графиков, числовых значений, таблиц или векторных диаграмм. При подключении электромоторов к анализатору электроэнергии Fluke регистрируются частота вращения, мощность, КПД и другие параметры. Для электрического оборудования выбираются напряжение, гармонические искажения, сила тока и т.д. Выбор режима выполняется в меню с помощью клавиш.

Возможности:

AutoTrend автоматически записывает все данные в фоновом режиме. За счет этого можно изучать графики и показатели, не прерывая работу тестера Fluke 437 II.

PowerWave считывает все доступные параметры при запуске оборудования или двигателя, переключении между режимами и в других подобных ситуациях. Функция предназначена для регистрации кратковременных перепадов значений, которые сложно отследить простой автоматической записью.

Калькулятор потерь энергии позволяет рассчитать переплату из-за низкого качества сети или оборудования. Для вычисления можно самостоятельно ввести конкретные значения или взять из отсчетов прибора.

Полученные данные можно просматривать на планшете или смартфоне с помощью приложения Fluke Connect. Для работы на компьютере потребуется программа PowerLog, которая идет в комплекте. Данные передаются по кабелю microUSB, либо сохраняются на карте памяти SD объемом до 32 Гб.

Прибор соответствует классу точности А стандарта IEC 61000-4-30. Это гарантирует высокое качество исследования, точность в выявлении неполадок и т.д.

Характеристики

Тип	Анализатор качества электроэнергии
Ток	0,5–200 A
Частота	400 Гц

Характеристики

	Модель	Диапазон измерений	Разрешение	Точность
Вольт
Среднеквадратичное напряжение (переменное+постоянное)	434-II	1–1000 В — между фазой и нейтралью	0,1 В	± 0,5% от номинального напряжения****
	435-II и 437-II	1–1000 В — между фазой и нейтралью	0,01 В	± 0,1% от номинального напряжения****
Пиковое напряжение		1–1400 В пикового напряжения	1 В	5% от номинального напряжения
Коэффициент амплитуды напряжения (CF)		1,0 > 2,8	0.01	± 5 %
В (среднекв. знач.) ½	434-II	1–1000 В — между фазой и нейтралью	0,1 В	± 1% от номинального напряжения
	434-II и 435-II		0,1 В	± 0,2% от номинального напряжения
Vfund (основное напряжение)	434-II	1–1000 В — между фазой и нейтралью	0,1 В	± 0,5% от номинального напряжения
	435-II и 437-II		0,1 В	± 0,1% от номинального напряжения
Амперы (погрешность за исключением погрешности клещей)
Амперы (переменный+постоянный ток)	i430-Flex 1x	5–6 000 A	1:00 AM	± 0,5% ± 5 ед.мл.разр.
	i430-Flex 10x	0,5–600 A	0,1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 1x	5–2000 A	1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 В	± 0,5% ± 5 ед.мл.разр.
А (пиковый ток)	i430-Flex	8400 A (пиковый ток)	1 А (среднекв. знач.)	± 5 %
	1 мВ/А	5500 A (пиковый ток)	1 А (среднекв. знач.)	± 5 %
Коэффициент амплитуды тока (CF)		1–10	0.01	± 5 %
А (среднекв. знач.) ½	i430-Flex 1x	5–6 000 A	1 В	± 1% ± 10 ед.мл.разр.
	i430-Flex 10x	0,5–600 A	0,1 В	± 1% ± 10 ед.мл.разр.
	1 мВ/А 1x	5–2000 A	1 В	± 1% ± 10 ед.мл.разр.
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 В	± 1% ± 10 ед.мл.разр.
Afund (ток основной частоты)	i430-Flex 1x	5–6 000 A	1:00 AM	± 0,5% ± 5 ед.мл.разр.
	i430-Flex 10x	0,5–600 A	0,1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 1x	5–2000 A	1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 В	± 0,5% ± 5 ед.мл.разр.
Гц
Гц	Fluke 434 при 50 Гц номинально	42,50–57,50 Гц	0,01 Гц	± 0,01 Гц
	Fluke 434 при 60 Гц номинально	51,00–69,00 Гц	0,01 В	± 0,01 Гц
	Fluke 435/7 при 50 Гц номинально	42,500–57,500 Гц	0,001 Гц	± 0,01 Гц
	Fluke 435/7 при 60 Гц номинально	от 51,000 Гц до 69,000 Гц	0,001 Гц	± 0,01 Гц
	Fluke 437 при 400 Гц номинально	от 340,0 Гц до 460,0 Гц	0,1 В	± 0,1 Гц
Питание
Ватты (В-А, вар)	i430-Flex	макс. 6 000 МВт	0,1 Вт–1 МВт	± 1% ± 10 ед.мл.разр.
	1 мВ/А	макс. 2000 МВт	0,1 Вт–1 МВт	± 1% ± 10 ед.мл.разр.
Коэффициент мощности (Cos j/DPF)		0–1	0.001	± 0,1% при номинальных условиях нагрузки
Энергия
кВт-ч (кВА-ч, квар-ч)	i430-Flex 10x	Зависит от номинала клещей и напряжения		± 1% ± 10 ед.мл.разр.
Потери энергии	i430-Flex 10x	Зависит от номинала клещей и напряжения		± 1% ± 10 ед.мл.разр., за исключением точности сопротивления
Гармоники
Порядок гармоники (n)		Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7
Порядок промежуточной гармоники (n)		ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7
Вольты	%f	0,0–100 %	0.10%	± 0,1% ± n x 0,1 %
	%r	0,0–100 %	0.10%	± 0,1% ± n x 0,4 %
	Абсолютное значение	0,0–1000 В	0,1 В	± 5% *
	THD (суммарные гармонические искажения)	0,0–100 %	0.10%	± 2,5 %
Амперы	%f	0,0–100 %	0.10%	± 0,1% ± n x 0,1%
	%r	0,0–100 %	0.10%	± 0,1% ± n x 0,4 %
	Абсолютное значение	0,0–600 A	0,1 В	± 5% ± 5 ед.мл.разр.
	THD (суммарные гармонические искажения)	0,0–100 %	0.10%	± 2,5 %
Ватты	%f или %r	0,0–100 %	0.10%	± n x 2%
	Абсолютное значение	Зависит от номинала клещей и напряжения	—	± 5% ± n x 2 % ± 10 ед.мл.разр.
	THD (суммарные гармонические искажения)	0,0–100 %	0.10%	± 5 %
Сдвиг фаз		От -360° до +0°	1°	± n x 1°
Фликер
Plt, Pst, Pst (1 мин.) Pinst		0,00–20,00	0.01	± 5 %
Дисбаланс
Вольты	%	0,0-20,0 %	0.10%	± 0,1 %
Амперы	%	0,0-20,0 %	0.10%	± 1 %
Управляющие сигналы сети
Пороговые уровни		Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала	—	—
Частота сигнала		от 60 Hz до 3000 Hz	0,1 В
Относительное напряжение (%)		0,0–100 %	0.10%	± 0,4 %
Абсолютное напряжение, усредненное за 3 с (В 3s)		от 0,0 В до 1000 В	0,1 В	± 5 % от номинального напряжения

Общие характеристики
Корпус			Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2
Дисплей			Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируются пользователем, с компенсацией температурных воздействий.
Память			Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти).
Часы реального времени			Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий
Условия эксплуатации
Рабочая температура			0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи
Температура хранения			-20 °C ~ +60 °C
Влажность			+10 °C ~ +30 °C: относительная влажность 95 % без конденсации +30 °C ~ +40 °C: относительная влажность 75% без конденсации +40 °C ~ +50 °C: относительная влажность 45% без конденсации
Максимальная высота над уровнем моря			До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. Максимальная высота хранения 12 км (40 000 фт)
Электромагнитная совместимость (EMC)			EN 61326 (2005-12) для излучения и невосприимчивости
Интерфейсы			мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента
Гарантия			Три года (детали и сборка) на основной прибор, один год на вспомогательное оборудование
Принадлежности, входящие в комплект
Дополнительные устройства питания			Набор переходников с вилками международных образцов BC430. BP290 (литий-ионная батарея одинарной емкости) 28 Вт-ч (7 ч или более).
Измерительные провода			Измерительный провод TL430 и набор зажимов типа "крокодил"
Цветовая маркировка			Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки
Гибкие токоизмерительные датчики			i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей
Память, ПО и подключение к ПК			Карта SD 8 ГБ. PowerLog на компакт-диске (содержит руководства оператора в формате PDF). USB-кабель A-Bmini
Футляр для переноски			C1740, мягкий футляр для 434-II и 435-II C437. Твердый футляр с роликами для 437-II.
* ± 5 %, если ≥ 1 % от номинального напряжения; ± 0,05 % от номинального напряжения, если < 1% от номинального напряжения.
** Номинальная частота 50/60 Гц согласно IEC 61000-4-30
*** Измерения 400 Гц не поддерживаются для мерцания, сигналов сети и режима монитора.
****Для номинального напряжения 50–500 В

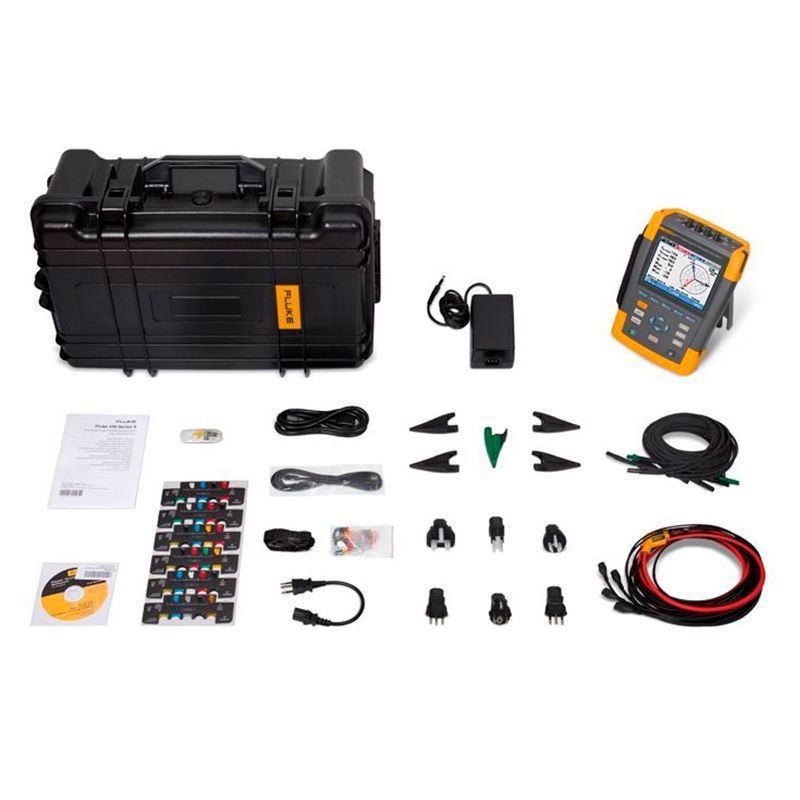

Комплектация

Анализатор качества электроэнергии Fluke 437 II
Адаптер питания BC430
Карта памяти SD объемом 8 ГБ
Набор переходников с вилками международных образцов
BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 8 часов)
Измерительный провод TLS430
Набор зажимов типа "крокодил"
Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки
i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей
PowerLog на компакт-диске (содержит руководства оператора в формате PDF)
USB-кабель A-B мини
