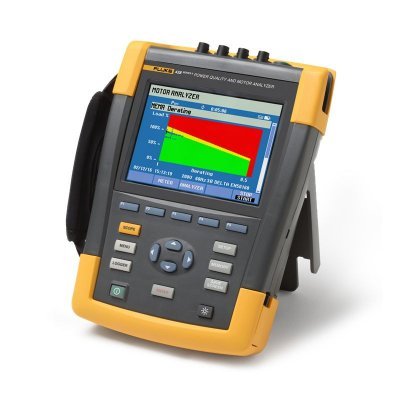

Анализатор качества электроэнергии Fluke 438 II/RU
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы качества электроэнергии
-Анализатор качества электроэнергии Fluke 438 II/RUАвтотестерыАнализаторы сигналов и спектра Анализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы дистанционного контроляПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Артикул:
x-04842
Анализатор применяется для определения основных механических параметров двигателей. Для более комфортной работы прибор оснащен рядом дополнительных возможностей, например, вычислением мощности без использования датчиков или режимом PowerWave.
Подробнее
Запросить цену
Уточняйте наличие
Нашли дешевле?
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Анализатор качества электроэнергии Fluke 438 II применяется для определения основных механических параметров двигателей. Для более комфортной работы прибор оснащен рядом дополнительных возможностей, например, вычислением мощности без использования датчиков или режимом PowerWave.
Анализатор автоматически рассчитывает ухудшения номинальных параметров мотора в соответствии с руководствами NEMA/IEC.
Единицу измерения для крутящего момента и мощности можно установить самостоятельно.
Устройство совместимо с мобильным приложением Fluke Connect, которое позволяет просматривать данные прямо на экране совместимого смартфона. Для просмотра полученных данных с компьютера понадобится программное обеспечение PowerLog 430-II.
Ключевые особенности:
- Широкий функционал.
- Автоматический расчет ухудшения номинальных параметров.
- Функция Motor Analyzer.
- Выбор единицы измерения.
- Режим регистрации данных.
- Совместимость с Fluke Connect/PowerLog 430-II.
Возможности:
При помощи анализатора и регистратора электроэнергии можно измерять характеристики двигателей без применения механических датчиков: мощность, КПД, крутящий момент, а также частоту вращения. Помимо этого, устройство позволяет определять параметры электросети: напряжение, ток, дисбаланс и т.д. Такой комплексный анализ оборудования позволит сделать вывод о его эффективности и работоспособности.Анализатор автоматически рассчитывает ухудшения номинальных параметров мотора в соответствии с руководствами NEMA/IEC.
Тонкая настройка параметров работы

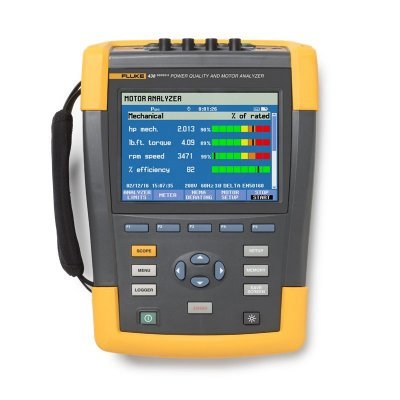

Функция Motor Analyzer позволяет самостоятельно выбирать единицу отображения полученных данных: метрическую или британскую. При этом можно настроить продолжительность автоматической регистрации результатов. Для комфортного просмотра механических и электрических параметров двигателя по отдельности предусмотрена возможность переключения экранов в Fluke 438 II. Данные отображаются в виде цветной гистограммы.Единицу измерения для крутящего момента и мощности можно установить самостоятельно.
Комфортная эксплуатация
В режиме регистрации данных PowerWave можно быстро обнаруживать среднеквадратичные значения, различные сигналы, например, о запуске генератора или переключение ИБП, а также просматривать средние значения за полупериод.Устройство совместимо с мобильным приложением Fluke Connect, которое позволяет просматривать данные прямо на экране совместимого смартфона. Для просмотра полученных данных с компьютера понадобится программное обеспечение PowerLog 430-II.
| Частотно-регулируемые приводы, НЕ совместимые с анализатором 438-II | |||||
| Тип преобразователя | преобразователь тока | ||||
| Типы двигателей | синхронный (постоянного тока, шаговый, с постоянными магнитами и пр.) | ||||
| Частота напряжения питания двигателя | < 40 и > 70 Гц | ||||
| Механические характеристики | |||||
| Измерения механических характеристик можно выполнять на электродвигателях прямого пуска с 3-проводным подключением. | |||||
| Общие характеристики | |||||
| Корпус | прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке Защита от ударов и вибрации Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2 | ||||
| Дисплей | яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания Размер: 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали) Разрешение ЖК-дисплея: 320 × 240 пикселей Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры | ||||
| Память | карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти). | ||||
| Часы реального времени | метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий | ||||
| Условия эксплуатации | |||||
| Рабочая температура | 0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи | ||||
| Температура хранения | -20 °C ~ +60 °C | ||||
| Влажность | +10 °C ~ +30 °C: 95% относительной влажности без конденсации | ||||
| +30 °C ~ +40 °C: 75% относительной влажности без конденсации | |||||
| +40 °C ~ +50 °C: 45% относительной влажности без конденсации | |||||
| Максимальная высота над уровнем моря | до 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. | ||||
| до 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. | |||||
| максимальная высота хранения 12 км (40 000 фт) | |||||
| Электромагнитная совместимость (EMC) | EN 61326 (2005-12) для излучения и невосприимчивости | ||||
| Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента | ||||
| Гарантия | Три года (детали и сборка) на основной прибор, один год на дополнительные принадлежности | ||||
| * ± 5%, если ≥ 1 % от номинального напряжения; ± 0,05% от номинального напряжения, если < 1% от номинального напряжения | |||||
| ** Номинальная частота 50/60 Гц согласно IEC 61000-4-30 | |||||
| *** Измерения 400Гц не поддерживаются для фликкер-шума, сигналов сети и режима монитора. | |||||
| ****для номинального напряжения 50–500 В. | |||||
Характеристики
|
Тип
|
Анализатор качества электроэнергии |
|
Ток
|
0,5...200 A |
|
Частота
|
от 40 Гц до 70 Гц |
Характеристики
| Диапазон | Разрешение | Погрешность | Предел по умолчанию | ||
| Измеряемый параметр электродвигателя | |||||
| Механическая мощность электродвигателя | от 0,7 кВт до 746 кВт | 0,1 кВт | ±3% ="1" | 100 % = номинальная мощность | |
| от 1 л.с. до 1000 л.с. | 0,1 л.с. | ±3%="1" | 100 % = номинальная мощность | ||
| Крутящий момент | от 0 до 10 000 Нм | 0,1 Нм | ±5% ="1" | 100 % = номинальный крутящий момент | |
| от 0 до 10 000 фунто-футов | 0,1 фунто-фута | ±5%="1" | 100 % = номинальный крутящий момент | ||
| Частота вращения | От 0 до 3600 об/мин | 1 об/мин | ±3%="1" | 100% = номинальная частота вращения | |
| КПД | от 0 до 100% | 0,10% | ±3%="1" | Нет данных | |
| Дисбаланс (NEMA) | от 0 до 100% | 0,10% | ±0,15% | 5 % | |
| Коэффициент гармоник | от 0 до 0,20 | 0,1 | ±1,5% | 0,15 | |
| напряжения (NEMA) | |||||
| Коэффициент снижения мощности | от 0,7 до 1,0 | 0,1 | отображается | Нет данных | |
| из-за дисбаланса | |||||
| Коэффициент снижения мощности | от 0,7 до 1,0 | 0,1 | отображается | Нет данных | |
| из-за гармоник | |||||
| Суммарный коэффициент снижения | от 0,5 до 1,0 | 0,1 | отображается | Нет данных | |
| мощности NEMA | |||||
| Примечания: | поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N. | ||||
| номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости. | |||||
| частота обновления значений параметров электродвигателя — 1 раз в секунду. | |||||
| продолжительность наблюдения тенденции по умолчанию составляет 1 неделю. | |||||
| если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 % | |||||
| Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности | |||||
| Характеристика является истинной при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум | |||||
| (2-3 часа, если мощность двигателя составляет 50 л.с. и выше), чтобы получить стабильную температуру | |||||
| Электрические характеристики | |||||
| Модель | Диапазон измерений | Разрешение | Погрешность | ||
| Напряжение | |||||
| Среднеквадратичное напряжение (переменное+постоянное) | 435-II | 1–1000 В — между фазой и нейтралью | 0,01 В | ±0,1% от номинального напряжения**** | |
| Пиковое напряжение | – | 1–1400 В пикового напряжения | 1 В | 5% от номинального напряжения | |
| Коэффициент амплитуды напряжения (CF) | – | 1,0 > 2,8 | 0,01 | ±5% | |
| В(ср.кв.знач.)½ | 435-II | 0,1 В | ±0,2% от номинального напряжения | ||
| Vfund (основное напряжение) | 435-II | 0,1 В | ±0,1% от номинального напряжения | ||
| Сила тока (погрешность без погрешности клещей) | |||||
| Амперы (переменный+постоянный ток) | i430-Flex 1x | 5–6 000 A | 1 А | 0,5% ±5 отсчетов | |
| i430-Flex 10x | 0,5–600 A | 0,1 А | 0,5% ±5 отсчетов | ||
| 1 мВ/А 1x | 5–2000 A | 1А | 0,5% ±5 отсчетов | ||
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 А | 0,5% ±5 отсчетов | ||
| А (пиковый ток) | i430-Flex | 8400 A (пиковый ток) | 1 А (ср.кв.знач.) | ±5% | |
| 1 мВ/А | 5500 A (пиковый ток) | 1 А (ср.кв.знач.) | ±5% | ||
| Коэффициент амплитуды тока (CF) | – | 1–10 | 0,01 | ±5% | |
| А(ср.кв.знач.)½ | i430-Flex 1x | от 5 A до 6000 A | 1 А | ±1% ±10 отсчетов | |
| i430-Flex 10x | 0,5–600 A | 0,1 А | ±1% ±10 отсчетов | ||
| 1 мВ/А 1x | от 5 A до 2000 A | 1А | ±1% ±10 отсчетов | ||
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 А | ±1% ±10 отсчетов | ||
| Afund (ток основной частоты) | i430-Flex 1x | 5–6 000 A | 1 А | 0,5% ±5 отсчетов | |
| i430-Flex 10x | 0,5–600 A | 0,1 А | 0,5% ±5 отсчетов | ||
| 1 мВ/А 1x | 5–2000 A | 1А | 0,5% ±5 отсчетов | ||
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 А | 0,5% ±5 отсчетов | ||
| Частота | |||||
| Гц | Fluke 435 при 50 Гц номинально | 42,500–57,500 Гц | 0,001 Гц | ±0,01 Гц | |
| Fluke 435 при 60 Гц номинально | от 51,000 Гц до 69,000 Гц | 0,001 Гц | ±0,01 Гц | ||
| Электропитание | |||||
| Ватты (В-А, вар) | i430-Flex | макс. 6 000 МВт | 0,1 Вт–1 МВт | ±1% ±10 отсчетов | |
| 1 мВ/А | макс. 2000 МВт | 0,1 Вт–1 МВт | ±1% ±10 отсчетов | ||
| Коэффициент мощности (Cos j/DPF) | – | 0–1 | 0,001 | ± 0,1% при номинальных условиях нагрузки | |
| Энергетический сектор | |||||
| кВт-ч (кВА-ч, квар-ч) | i430-Flex 10x | зависит от номинала клещей и напряжения | ±1% ±10 отсчетов | ||
| Потери энергии | i430-Flex 10x | зависит от номинала клещей и напряжения | ±1% ± 10 отсчетов, за исключением погрешности сопротивления линии | ||
| Гармоники | |||||
| Порядок гармоники (n) | – | постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Порядок промежуточной гармоники (n) | – | ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Вольты | %f | 0,0–100% | 0,1% | ±0,1% ± n x 0,1% | |
| %r | 0,0–100% | 0,1% | ±0,1% ± n x 0,4% | ||
| абсолютное значение | 0,0–1000 В | 0,1 В | ±5% * | ||
| THD (коэффициент нелинейных искажений) | 0,0–100% | 0,1% | ±2,5% | ||
| Амперы | %f | 0,0–100% | 0,1% | ±0,1% ± n x 0,1% | |
| %r | 0,0–100% | 0,1% | ±0,1% ± n x 0,4% | ||
| Абсолютное значение | 0,0–600 A | 0,1 А | 5% ±5 отсчетов | ||
| THD (Коэффициент нелинейных искажений) | 0,0–100% | 0,1% | ±2,5% | ||
| Ватты | %f или %r | 0,0–100% | 0,1% | ±n x 2% | |
| Абсолютное значение | зависит от номинала клещей и напряжения | – | ±5% ±n x 2 % ±10 отсчетов | ||
| THD (Коэффициент нелинейных искажений) | 0,0–100% | 0,1% | ±5% | ||
| Сдвиг фаз | – | От -360° до +0° | 1° | ±n x 1° | |
| Фликкер-шум | |||||
| Plt, Pst, Pst (1 мин.) Pinst | – | 0,00–20,00 | 0,01 | ±5% | |
| Дисбаланс | |||||
| Вольты | % | 0,0-20,0 % | 0,1% | ±0,1% | |
| Амперы | % | 0,0-20,0 % | 0,1% | ±1% | |
| Управляющие сигналы сети | |||||
| Пороговые уровни | – | пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | – | – | |
| Частота сигнала | – | от 60 Hz до 3000 Hz | 0,1 Гц | – | |
| Относительное напряжение (%) | – | от 0 до 100% | 0,10% | ±0,4% | |
| Абсолютное напряжение, усредненное за 3 с (В 3s) | – | от 0,0 В до 1000 В | 0,1 В | ±5% от номинального напряжения | |
| Измеряемые параметры двигателей | |||||
| Тип двигателя | 3-фазный асинхронный (индукционный) | ||||
| Источник питания | Частотно-регулируемый привод | ||||
| Диапазон регулируемых частот | от 40 Гц до 70 Гц | ||||
| Отклонение (повышение/понижение) напряжения от номинальной прямой V/f (%) | от −15 % до +15 % | ||||
| Диапазон несущих частот | от 2,5 до 20 кГц | ||||
| Частотно-регулируемые приводы, совместимые с анализатором 438-II | |||||
| Тип преобразователя | только с вольт-частотным управлением (управление напряжением)* | ||||
| Метод управления | вольт-частотное управление, векторное управление с разомкнутым контуром, с замкнутым контуром, управление с датчиками обратной связи. | ||||
| Частота | от 40 до 70 Гц | ||||
| * Приводы с преобразователями напряжения являются самыми распространенными. Другой тип приводов — с преобразователями тока — применяется для более мощного оборудования. | |||||

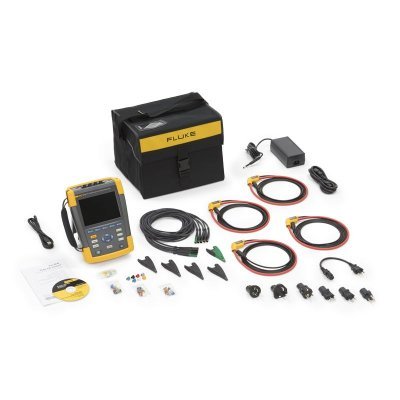

Комплектация
- Анализатор качества электроэнергии Fluke 438 II/RU

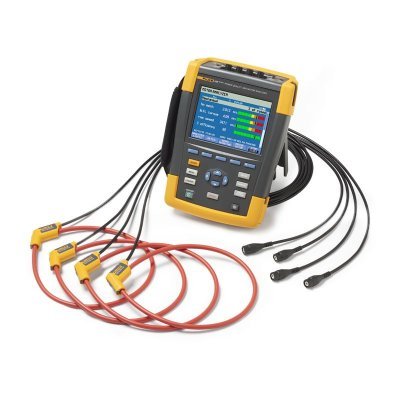

- Тонкие гибкие токоизмерительные датчики i430: 4 шт
- Комплект измерительных проводов
- Батарея
- Сетевой адаптер
- Карта памяти SD объемом 8 ГБ
- Мягкий футляр для переноски
- CD-ROM с программным обеспечением PowerLog 430-II и пользовательской документацией
