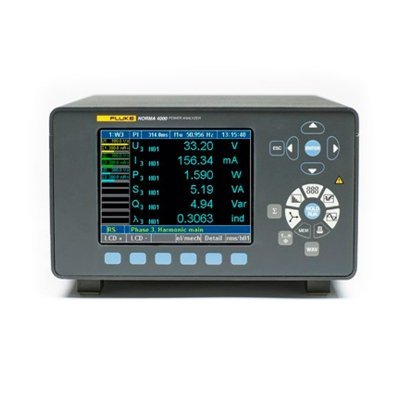

Анализатор качества электроэнергии Fluke N4K 1PP42
Анализатор качества электроэнергии Fluke N4K 1PP42 представляет собой лабораторный прибор высокоточного класса, предназначенный для углубленного исследования параметров однофазных электрических систем. Оборудованная одним модулем мощности PP42, это наиболее доступная по цене модель среди приборов семейства Norma. Изделие обладает широким набором функций и способно фиксировать сигналы тока и напряжения сложной формы, благодаря чему может заменять собой сразу несколько разнотипных прецизионных измерителей при разработке и отладке электросиловых устройств и систем: различного типа приводов, блоков питания, осветительного оборудования, трансформаторных и инверторных преобразователей, промышленной и автомобильной электроники, и т.д.
Преимущества:
- Многофункциональность– анализатор качества электроэнергии, помимо измерения основных электрических и мощностных параметров и расчета производных величин, способен отображать векторные диаграммы, гистограммы гармоник в частотном спектре по результатам БПФ, выполнять интегрирование при исследовании энергетических характеристик, а также работать в режимах цифрового осциллографа и регистратора.
- Широкий измерительный диапазон, по току до 20 А, по напряжению до 1000 В и по частоте до 341 кГц, позволяет подключаться к исследуемым объектам напрямую, что повышает достоверность результатов; для измерения токов большой величины предусмотрена возможность использования дополнительных шунтов.
- Расширяемость – при необходимости наращивания функциональности Fluke N4K 1PP42, например, для исследования и тестирования трехфазного оборудования, измерительные возможности базовой модели можно легко увеличить путем дооснащения дополнительными фазовыми модулями и другими аксессуарами.
Особенности:
Построенные на основе широкополосной архитектуры, анализаторы электроэнергии Fluke серии Norma 4000 отличается высокой производительностью и гибкостью. За счет одновременного измерения нескольких параметров с отображением результатов на цветном графическом дисплее обеспечивается высокая информативность работ. Важным преимуществом устройства, по сравнению с анализаторами других серий, является широкий частотный диапазон регистрируемых гармоник и регулируемое время усреднения – от 15 мс до 10 ч. В базовый комплект поставки включено ПО Fluke NormaView, позволяющее выполнять загрузку сохраненных в процессе измерений данных, анализировать их и составлять отчеты стандартного образца.
Характеристики
Тип
|
Анализатор качества электроэнергии |
Ток
|
0,03 мА |
Частота
|
10 МГц |
Количество фаз | от 1 до 3 |
Вес | Прибл. 5 кг |
Размер | 150 мм x 237 мм x 315 мм |
Встроенный принтер | Нет |
Дисплей | Цветной, 144 мм - 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем. |
Диапазон | От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля |
Основная погрешность | 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля |
Частота дискретизации | 0,33 МГц или 1 МГц в зависимости от используемого входного модуля |
Диапазон входного напряжения | От 0,3 В до 1000 В |
Диапазон входного тока (напрямую без использования шунта) | От 0,03 мА до 20 А в зависимости от используемого входного модуля |
Память для хранения конфигураций | 4 МБ |
Память для хранения настроек | 0,5 МБ |
Быстрое преобразование Фурье | До 40-й гармоники |
RS-232 / USB-интерфейс | Стандартно |
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) | опционально |
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) | опционально |
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) | стандартно |
Основные функции | |
Быстрое преобразование Фурье | Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации |
Цифровой осциллограф | Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений. |
Функция интегрирования (энергия) | Одновременное отображение до шести числовых значений (по выбору).Возможность задания условий запуска/остановки и положительного/отрицательного направления. |
Векторная диаграмма | Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала. |
Регистратор данных | Обеспечивает просмотр усредненных во времени данных для определения трендов. |
Оперативная память для данных | Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений. |
Конфигурация | Анализатор можно настроить на измерение и отображение данных в требуемом формате. |
Условия окружающей среды | |
Диапазон рабочих температур | От 5 °C до 35 °C |
Диапазон температур хранения | От -20 °C до 50 °C |
Материал корпуса | Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC). |
Климатический класс | KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации. |
Блок питания | От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы. |
Измерительные входы | Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта. |
Управление | Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа. |
Разъемы | Задняя панель 3-фазного анализатора |
Частота и синхронизация | |
Диапазон | От постоянного тока и 0,2 Гц до частоты дискретизации |
Точность | ±0,01 % измеряемой величины (показания) |
Память для конфигураций | В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора. |
Интерфейс | |
Тип | Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь. |
Возможные варианты | IEEE 488.2 / 1 Мбит/сEthernet / 10 Мбит/с или 100 Мбит/с |
Стандарты и безопасность | |
Электрическая безопасность | EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III) Степень загрязнения 2, класс безопасности I EN 61558 для трансформатора EN 61010-2-031/032 для принадлежностей |
Максимальные значения на входе | Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик Для входов тока: Диапазон измерений 10 Адейств., 20 Апик |
Испытательные напряжения | Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока Вход сетевого питания: Измерительный вход: 5,4 КВ переменного токаИзмерительные входы: Корпус: 3,3 КВ переменного тока Измерительный вход: вход: 5,4 КВ |
Электромагнитная восприимчивость | Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1 |
Фазовый модуль PP42 | |
Погрешность | 0,2% (0,1% показаний + 0,1 % шкалы) |
Диапазон тока | 20 А |
Частота дискретизации | 341 кГц |
Полоса пропускания | 3 МГц |
- Кабель электропитания
- Цветной дисплей 144 мм
- Интерфейс RS232/USB
- Свободное место для трех подключаемых фазовых модулей и дополнительных опций
- Программное обеспечение для ПК Fluke NormaView
- Руководство пользователя
- Сертификат испытаний
- Значения, полученные при калибровке
