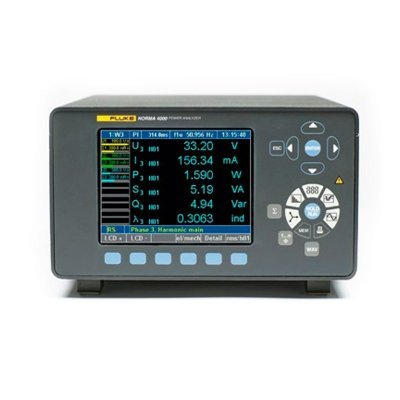

Анализатор качества электроэнергии Fluke N4K 3PP42

Артикул: x-04763

Анализатор качества электроэнергии оснащен тремя идентичными фазными модулями, используется для контроля качественных характеристик питающих сетей, исследования энергетических и мощностных параметров систем и устройств одно- и трехфазного типа.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор качества электроэнергии Fluke N4K 3PP42 построен на основе патентованной широкополосной архитектуры и, в отличие от приборов аналогичного назначения других серий, относится к высокоточному классу измерителей.

Оснащенный тремя идентичными фазными модулями, он может использоваться для контроля качественных характеристик питающих сетей, а также исследования энергетических и мощностных параметров систем и устройств одно- и трехфазного типа. От анализаторов серии Norma 5000 эта модель отличается меньшим размером и весом, благодаря чему подходит не только для лабораторного применения, но и для использования в производственных и полевых условиях.

Преимущества

Многофункциональность – анализатор качества электроэнергии объединяет в себе возможности частотного анализатора спектра с БПФ, векторного анализатора, цифрового осциллографа, регистратора и высокопроизводительного вычислителя с режимом интегрирования, обеспечивая измерение и расчет всех основных электрических и энергетических величин с высокой точностью, а также определение трендов при долговременных испытаниях.

Параллельное измерение параметров во всех фазах дает возможность получать объективную картину о состоянии проверяемой системы в динамике в любой момент времени.

Изолированные измерительные каналы повышают безопасность работ, не допуская короткого замыкания в тестируемых системах при любой схеме подключения, а специальная технология развязки по току и напряжению блокирует влияние синфазных сигналов на точность результатов.

Особенности

В отличие от более дешевой однофазной модификации, для модели Fluke N4K 3PP42 доступна функция отслеживания сдвига фаз в режиме векторного анализа. Рассчитанные на тестирование систем большой мощности, фазовые модули PP42 имеют самый широкий диапазон измерений по току – до 20 А, выдерживая в пиковом режиме двукратные перегрузки.

Для выполнения токовых измерений в более широком диапазоне предусмотрена возможность использования бесконтактных датчиков тока либо дополнительных шунтов. За счет коаксиальной технологии обеспечивается гарантированная точность при работе на высоких частотах, например, при тестировании импульсных блоков питания и аппаратуры с частотным управлением.
Гарантированно высокая точность достигается благодаря функции автоподстройки нуля и смещения относительно опорного уровня. За счет этого прибор не нуждается в частых калибровках, что снижает расходы на его обслуживание и минимизирует затраты времени на вынужденные простои.

Характеристики

Тип	Анализатор качества электроэнергии
Ток	0,03 мА - 20 А
Частота	10 МГц

Характеристики

Количество фаз	1-3
Вес	Прибл. 5 кг
Размер	150 мм x 237 мм x 315 мм
Встроенный принтер	Да (опционально)
Дисплей	Цветной, 144 мм - 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем.
Диапазон	От 0 до 3 МГц или от 0 до 10 МГц в зависимости от используемого входного модуля
Основная погрешность	0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля
Частота дискретизации	0,33 МГц или 1 МГц в зависимости от используемого входного модуля
Диапазон входного напряжения	От 0,3 В до 1000 В
Диапазон входного тока (напрямую без использования шунта)	От 0,03 мА до 20 А в зависимости от используемого входного модуля
Память для хранения конфигураций	4 МБ
Память для хранения настроек	0,5 МБ
Быстрое преобразование Фурье	До 40-й гармоники
RS-232 / USB-интерфейс	Стандартно
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа)	опционально
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с)	опционально
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов)	стандартно
Быстрое преобразование Фурье	Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации
Цифровой осциллограф	Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений.
Функция интегрирования (энергия)	Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления.
Векторная диаграмма	Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала.
Регистратор данных	Обеспечивает просмотр усредненных во времени данных для определения трендов.
Оперативная память для данных	Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений.
Конфигурация	Анализатор можно настроить на измерение и отображение данных в требуемом формате.
Диапазон рабочих температур	От 5 °C до 35 °C
Диапазон температур хранения	От -20 °C до 50 °C
Материал корпуса	Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC).
Климатический класс	KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации.
Блок питания	От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы.
Измерительные входы	Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта
Управление	Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа.
Разъемы	Задняя панель 3-фазного анализатора
Измеряемые величины	Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме. Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение Up-, Up+, Upp пиковые значения Ucf коэффициент амплитуды Ucf, Uff коэффициент формы Ufc доля основной гармоники Uthd коэффициент искажения DIN, IEC Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение Ip-, Ip+, Ipp пиковые значения Icf коэффициент амплитуды Icf, Iff коэффициент формы Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC P активная мощность [Вт] Q реактивная мощность [Вар] S кажущаяся мощность [ВА] φ, cos. сдвиг фазы Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im), Число разрядов 4 или 5 в зависимости от измеряемой величины.
Диапазон	От постоянного тока и 0,2 Гц до частоты дискретизации
Точность	±0,01 % измеряемой величины (показания)
Частота и синхронизация	Каналы, которые можно выбирать: все U/I или внешний вход. Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки. Значение частоты постоянно отображается в верхней части экрана. Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода. Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В. Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации).
Память для конфигураций	В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора.
Интерфейс	Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь.
Возможные варианты	IEEE 488.2 / 1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с
Электрическая безопасность	EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III) Степень загрязнения 2, класс безопасности I EN 61558 для трансформатора EN 61010-2-031/032 для принадлежностей
Максимальные значения на входе	Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик Для входов тока: Диапазон измерений 10 Адейств., 20 Апик
Испытательные напряжения	Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока Измерительные входы: Корпус: 3,3 КВ переменного тока Измерительный вход: вход: 5,4 КВ
Электромагнитная восприимчивость	Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1

Комплектация

Кабель электропитания
Цветной дисплей 144 мм
Интерфейс RS232/USB
Свободное место для трех подключаемых фазовых модулей и дополнительных опций
Программное обеспечение для ПК Fluke NormaView
Руководство пользователя
Сертификат испытаний
Значения, полученные при калибровке
