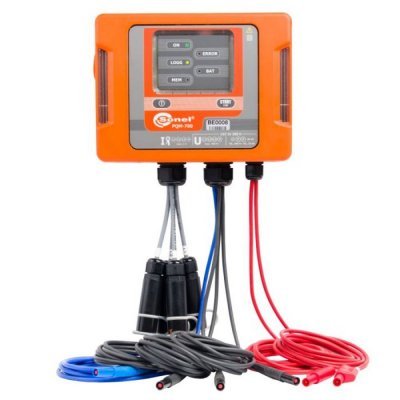

PQM-700 Анализатор параметров качества электрической энергии, с поверкой

Госреестр

Артикул: x-04202

Измерение напряжения постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения.

Подробнее

284 400 руб./шт

С первичной заводской поверкой

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

PQM-700 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008), ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002) и ГОСТ Р 54149–2010. PQM-700 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65. Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Функциональные возможности:

соответствие классу S;
часы реального времени ± 0,3с/24 часа
встроенный блок питания с широким диапазоном номинальных входных напряжений 90…460 В переменного или постоянного тока;
работа от внутреннего аккумулятора при отключении питания;
степень защиты корпуса IP65;
автоматическое формирование протоколов регистрации.

Измерение и регистрация:

напряжения постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А), клещи C-4 (1000 A) и клещи C-6 (10 A), C-7 (100 А).
коэффициента пиковых значений напряжения и тока;
частоты от 40 Гц до 70 Гц;
мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
энергии: активной (EP), реактивной (EQ), полной (ES);
коэффициента мощности cosφ, tgφ;
коэффициента гармонических потерь (К-фактор);
до 40-й гармоники напряжения и тока;
суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
кратковременной и длительной дозы фликера P_STи P_LT;
несимметрия напряжения и тока;
перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение SONEL Analysis 4:

возможность настройки измерителя с ГОСТ 32144-2013 и формирования протокола измерений согласно ГОСТ 33073-2014;
установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
установка параметров трансформаторов напряжения и/или тока;
выбор периода усреднения;
расписание запуска и остановки регистрации;
установка типа токоизмерительных клещей;
условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
режим измерения в реальном времени;
широкий набор настроек представления и анализа (отчетов) данных регистрации.

Характеристики

? Стоимость поверки оборудования Поверка	0
Тип	Анализатор качества электроэнергии
Частота	40 Гц до 70 Гц

Характеристики

U_RMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
I_RMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
U_nom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
I_nom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
h – порядковый номер гармоники;
U_{H, h изм} – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
I_{H, h изм} - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
THD_{U изм} - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
THD_{I изм} - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
P(E_p)_изм - измеренное значение активной мощности (активной энергии);
Q(E_Q)_изм - измеренное значение реактивной мощности (реактивной энергии);
S(E_S)_изм - измеренное значение полной мощности (полной энергии);
P_{st изм} - измеренное значение кратковременной дозы фликера;
P_{lt изм} - измеренное значение длительной дозы фликера.

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц)	20%×Unom ≤ URMS ≤ 120%×Unom для Unom ≥ 100 В	0,01%×Unom	± 0,005 Unom
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 120%×Unom	0,01 Гц	± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..40)	От 0 до 200% Unom	0,01%×Unom	±0,0015×Unom (UH, h изм <0,03×Unom
	От 0 до 200% Unom	0,01%×Unom	±0,05×UH, h изм (UH, h изм ≥0,03×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..40)	От 0 до 100,0% (для URMS > 1%×Unom)	0,1%	±0,05×THDUизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS	Без использования клещей
	От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В	0,01% Inom	± 0,01%×Inom
	С гибкими клещами F-1, F-2, F-3
	От 1 А до 3000 А (~) (10000 АP-P)	0,01%×Inom	± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения)
	С измерительными клещами C-4
	От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P)	0,01%×Inom	± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм
	С измерительными клещами C-6
	От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P)	0,01%×Inom	± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм
	С измерительными клещами C-7
	От 0,01 А до 100 А (~) (360 АP-P)	0,01%×Inom	± (0,005×IRMS изм + 0,02 А)
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..40)	В зависимости от типа используемых клещей (см. характеристики IRMS)	0,01%×Inom	±0,005×Inom (IH, h<0,1×Inom) ±0,05×IH, h ( IH, h≥0,1×Inom)
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..40)	От 0 до 100,0% (для IRMS > 1%×Inom)	0,1%	± 0,05×THDIизм
Активная мощность P и активная энергия EP	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × Q(EQ)изм
Полная мощность S и полная энергия ES	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × S(ES)изм
Коэффициент мощности PF	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Активная и реактивная мощность гармоник	80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I	От -180,0° до +180,0°	0,01°	± 1°
Кратковременная доза фликера Pst	От 0,40 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,1×Pstизм
Длительная доза фликера Plt	От 0,40 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,1×Pltизм
Угол сдвига фаз напряжений φU	От -180,0° до +180,0°	0,01°	±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1	От 0,0% до 10,00% 80%×Uном ≤ URMS≤ 150%×Uном	0,1%	± 0,3 %
Угол сдвига фаз силы токов φI	От -180,0° до +180,0°	0,01°	± 1°
Неопределенность часов реального времени RTC (от -20°С до +55°С)	часы: минуты: секунды: миллисекунды	1 мс	± 0,3 с/24 часа

Комплектация

Адаптер для подключения к однофазной сети AZ-1
Зажим «Крокодил» изолированный голубой K02
Зажим «Крокодил» изолированный красный K02 2 шт
Зажим «Крокодил» изолированный черный K01 3 шт
Кабель последовательного интерфейса USB
Комплект для фиксации ремней
Набор для монтажа на DIN-рейке
Ремни для крепежа на столбе (2 шт)
Соединитель электрический — адаптер магнитный модель AM-4
Футляр L5

Документы

PQM-700 2,2 мб
