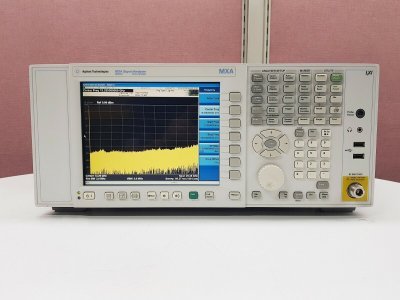

Анализатор сигналов Agilent N9020A (демонстрационный)

Agilent N9020A – это передовой анализатор сигналов, предлагающий высокую скорость обработки информации – на 30-300% выше, чем у аналогов. Прибор позволяет анализировать сигналы в полосе 25 МГц с возможностью дополнительного заказа. Уровень пересечения третьего порядка (TOI) составляет +15 дБм, средний уровень собственного шума –154 дБм / Гц, а абсолютная погрешность измерения мощности – 0,3 дБ.

Динамический диапазон измерения мощности в соседнем канале W-CDMA (ACLR) – 78 дБ, устройство оснащено встроенными прикладными программами для измерения параметров Mobile WiMAX, W-CDMA, HSDPA / HSUPA и уровня фазового шума с одной кнопкой. Внутри прибора работает лидирующее мировое программное обеспечение для векторного анализа сигналов – 89601A – позволяющее анализировать до 70 различных форматов сигналов. MXA-анализатор предлагает широкий спектр возможностей для анализа спектра, включая стандартные измерения мощности и расширенные виды анализа. Он также оснащен набором стандартизированных видов измерений мощности и может измерять характеристики сигналов беспроводных систем, таких как системы 2G, WLAN, Bluetooth и другие. Есть функция автоматической настройки и усовершенствованные возможности маркеров для быстрого и точного определения значений. Устройство также включает в себя контекстно-зависимую справку, что упрощает навигацию и использование.

В сочетании с анализатором Agilent MXA, N9020A обеспечивает превосходный динамический диапазон и точность измерений. Анализатор сигналов MXA предлагает дополнительные аналоговые входы для анализа сигнала с наилучшим соотношением сигнал / шум в заданной полосе частот. Это обеспечивает оптимальное соотношение цены и качества в среднем ценовом сегменте. Опция включает двойные 16-битные аналого-цифровые преобразователи для анализа в заданной полосе частот, обеспечивая превосходную частотную характеристику до 40 МГц в области промежуточной частоты. Только в анализаторе среднего класса есть возможность выбора предусилителей, полностью калиброванных до 26.5 ГГц.

Доступен предусилитель с максимальной полосой до максимальной частоты прибора. Четыре отдельных предусилителя обеспечивают усиление 20 дБ в диапазоне от 100 кГц до 26.5 ГГц. MXA-анализатор позволяет исследовать сигналы с динамично меняющимися характеристиками, такими как WiMAX, высокочастотные импульсы, сигналы tdMA и др. Для этого он использует временное стробирование. Он предлагает три метода временного стробирования: с локальным гетеродином, со стробированной разверткой, с видеотрактом, со стробированным БПФ и со стробированным БПФ. Первый обеспечивает наиболее быстрое измерение на всей частотной шкале, а второй - в пределах анализируемой полосы. Последний совместим с анализаторами серий ESA, 856x, 859x от Agilent. Экономия времени достигается с помощью программирования MXA на быстрое измерение мощности с использованием “свипирования по списку”. Создав список точек измерения заранее, можно удаленно определить значения амплитуд спектральных составляющих на заданных частотах.

MXA способен проводить измерения без возврата в исходное состояние перед каждым этапом измерения. MXA - это первый анализатор, работающий с векторным анализом сигналов VSA, одним из самых известных в мире. Программное обеспечение 89601А позволяет легко анализировать сложные сигналы с динамическими характеристиками с помощью усовершенствованных алгоритмов модуляции, что полезно при проектировании радиосистем, обнаружении ошибок и проверке их функциональности на физическом уровне. Связь с 89601A обеспечивается легко через клавиатуру и мышь.

MXA официально совместим с MATLAB. Пользователи могут использовать MATLAB и программное обеспечение векторного анализа 89601A на одном устройстве - эти два инструмента наиболее популярны среди производителей промышленных беспроводных систем. Поддержка MATLAB позволяет пользователям разрабатывать специализированные программы для решения измерительных задач на базе MXA. Возможности спектрального анализа MXA включают стандартные измерения мощности и более сложные типы анализа спектра. Стандартный набор измерений мощности, являющийся подмножеством функций спектрального анализа, предлагает широкий спектр гибких возможностей для измерения характеристик мощности высокочастотных и сверхвысокочастотных сигналов одним нажатием клавиши. Стандартные измерения проводятся для различных систем беспроводной связи, включая 2G, Wi-Fi, Bluetooth, Ultra Wide Band и S-DMB. Более 75 предварительно заданных быстрых настроек или пользовательских конфигураций могут использоваться для специальных измерений мощности, для которых еще не было предустановленных настроек. Функция автоматической настройки сокращает время, необходимое для настройки параметров. Продвинутые возможности маркеров позволяют быстро и точно определять значения в любой точке графика. Доступно 12 маркеров, которые можно установить либо на определенной частоте, либо на заданной позиции.

В нашем магазине вы можете купить Анализатор сигналов Agilent N9020A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Современные средства подключения

Концепция Agilent Open позволяет получить все преимущества современных и традиционных возможностей подключения и обеспечить обратную (сверху вниз)совместимость.

• Анализатором MXA можно управлять дистанционно, подключив его к локальной сети (LAN); используя встроенный web : сервер или программу Windows Remote Desktop, можно просматривать сигналы, выполнять сбор и анализ данных из любой точки мира
• Подключив анализатор MXA к локальной сети, можно использовать файлы совместно с подключенными к сети компьютерами и выводить данные на сетевые принтеры
• Для работы в среде Agilent VEE можно использовать драйверы IVI-COM
• Используя обратную совместимость программного кода с анализаторами ESA и PSA, можно сэкономить время за счёт повторного использования тестовых программ
• Можно выбрать наилучший для удовлетворения требований пользователя вариант подключения:

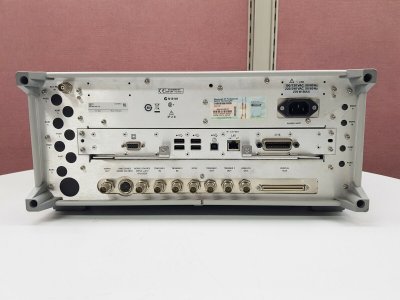

1. USB 2.0 - шесть портов типа A и один типа B
2. LAN с физической средой 100Base-T
3. GPIB

Совместимость с классом C стандарта LXI (класс - B в середине 2008 г.)

Стандарт LXI (LAN eXtensions for Instruments - расширения локальной сети для измерительных систем) является архитектурой испытательных систем, основанной на апробированных и широко используемых стандартах, таких как Ethernet. Эта архитектура обеспечивает быстрое, рациональное и экономичное построение и переконфигурирование испытательных систем. Анализатор MXA совместим с классом C стандарта LXI, что может помочь пользователям открыть новые возможности испытаний. Более полная информация на сайте www.agilent.com/find/lxi
Открытая операционная система Windows® XP Professional

• Использование Windows Explorer позволяет легко и быстро управлять файлами
• Возможность запуска пакета MATLAB® и приложения векторного анализа сигналов 89601A внутри анализатора MXA
• Диагностика и управление анализатором MXA могут осуществляться с помощью программы Windows Remote Desktop или встроенного web- сервера (совместимого с классом C стандарта LXI)
