Анализатор сигналов серии PSA Keysight E4448A, от 3 Гц до 50 ГГц
Наличие микропроцессорного управления позволяет отслеживать текущие параметры настроек анализатора и отображать их на ЖК-дисплее, обеспечивая быстроту тестирования радиосистем, систем спутниковой связи, систем спутникового и кабельного телевидения, сотовых систем и т.д. Приборы имеют ряд опций и внешних устройств, позволяющих максимально расширить области их применения. Конструкция анализаторов PSA оптимизирована для увеличения скорости и динамического диапазона при проведении измерений. Аттенюатор с шагом в 2 дБ и 160 различных фильтров полосы пропускания (с 10% шагами) обеспечивают точную настройки под конкретные измерительные задачи и помогают найти требуемый баланс между динамическим диапазоном и скоростью.
Новейшая архитектура построения позволила реализовать полностью цифровой блок вывода промежуточной частоты, высокоточный задающий генератор и автоматическую внутреннюю систему подстройки. Все эти факторы обеспечивают анализаторам спектра Keysight серии PSA непревзойденную точность и гарантированное соответствие заявленным характеристикам.
Особенности:
- Диапазон частот от 3 Гц до 50 ГГц
- Расширение диапазона частот до 325 ГГц с внешними смесителями (опции)
- Полоса разрешения от 1 Гц до 8 МГц
- Отображаемый средний уровень шума: -155 дБм (-167 дБм, с предусилителем (опция)
- Динамический диапазон для гармоник 3-го порядка: 113 дБ (+17 дБм TOI)
- Общая погрешность уровня 0.24 дБ
- Аттенюатор с шагом 2 дБ
- Высокая скорость для быстрого поиска побочных составляющих низкого уровня
- Полностью цифровой тракт ПЧ обеспечивает высочайшую точность и линейность
- Одноклавишные измерения ВЧ мощности для Bluetooth™, cdmaOne, GSM/GPRS/EDGE, W-CDMA, cdma2000 и 1xEV-DO
- Измерения TOI, ACPR, OBW, CCDF, ACP, SEM, DTF
- Измерение и оптимизация фазовых шумов
- Измерение формы шума
- Измерение EMI с CISPR-совместимыми ПП и детекторами
- Анализ сигналов с цифровой модуляцией
- Специализированные измерительные программы с анализом цифровой модуляции для форматов сигналов систем радиосвязи 2-го/3-го поколения
- Специализированная измерительная программа для определения уровней фазовых шумов и джиттера источников сигналов
- Встроенный накопитель на гибких магнитных дисках

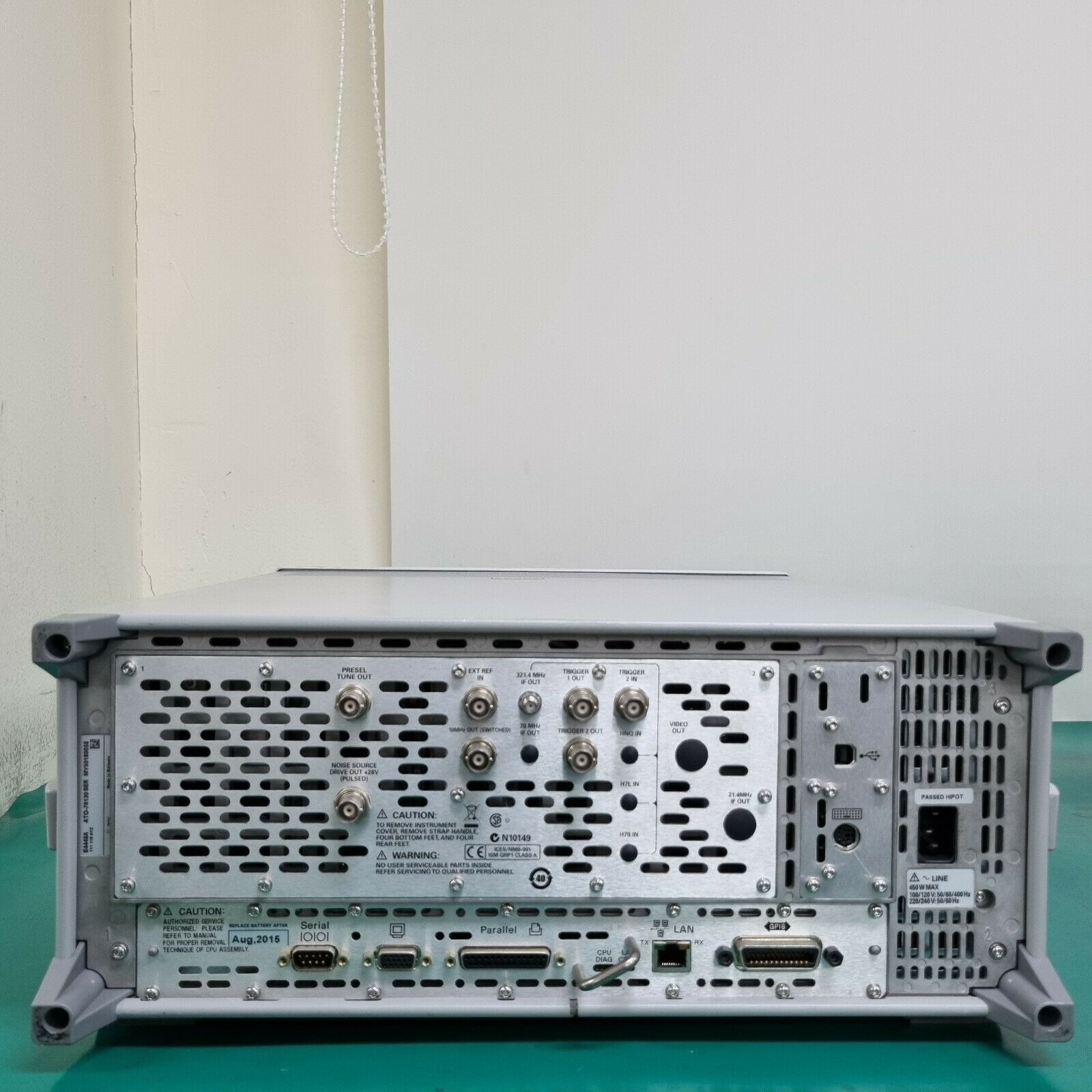

- Интерфейсы GPIB, RS-232, LAN
- Программное обеспечение "IntuiLink"
Характеристики
Тип
|
Анализатор сигналов |
Диапазон частот (стандартно) | от 3 Гц до 26,5 ГГц; 44 ГГц; 50 ГГц |
Динамический диапазон (составляющие третьего порядка) | 113 дБ (+17 дБм TOI) |
Чувствительность (отображенный средний уровень шума) | -155 дБм или -167 дБм* |
Фазовый шум (при отстройке на 10 кГц) | -116 дБн/Гц |
Погрешность | |
по амплитуде | ±0,62 дБ (±0,24 дБ типично) |
по частоте | ±0,38 дБ (±0,11 дБ типично) |
Скорость | |
минимальная длительность развертки | 1 мс |
мин. длит. развертки (при нулевой полосе обзора) | 1 мкс |
скорость измерений в местном режиме | 50 измерений/с |
Полоса пропускания | 1 Гц...8 МГц (ступенями по 10%) |
Внешние смесители (до 325 ГГц) | +** |
* с предусилителем ** опция |
- Анализатор спектра E 4448 A;
- Руководство по эксплуатации.
