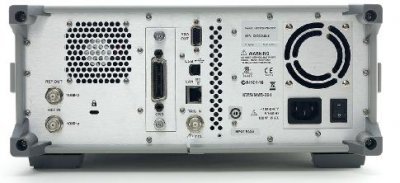

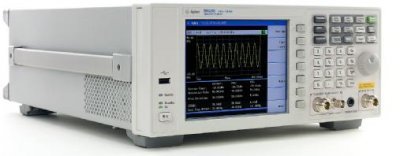

Анализатор спектра Agilent N9320A

Спец.цена

Госреестр

Артикул: x-06915

Анализатор спектра для спектрального анализа в частотном диапазоне от 9 кГц до 3 ГГц. Отлично подойдёт для проведения испытаний различных электронных устройств в области радиосвязи, кабельного и цифрового телевидения, автомобилестроения, образования и многих других.

Подробнее

498 313 руб./шт

922 802 руб.

-46%

Экономия 424 489 руб.

Поверка - 7500 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор спектра N9320A от известной американской компании Agilent Technologies открывает возможности спектрального анализа в частотном диапазоне от 9 кГц до 3 ГГц, обладая, при этом, высоким уровнем технических характеристик.

С помощью нового анализатора, пользователь может выполнять самые сложные измерения путём нажатия всего лишь одной клавиши. Прибор оснащён широким спектром функциональных возможностей, соответствует всем современным требованиям и стандартам безопасности.

Данный анализатор выполняет целый ряд измерений в области фазового шума, а также осуществляет поиск побочных составляющих.

Прибор сочетает в себе максимальную гибкость, высокую скорость, надёжность и точность измерений, а также широкий динамический диапазон.

N9320A отлично подойдёт для проведения испытаний различных электронных устройств в области радиосвязи, кабельного и цифрового телевидения, автомобилестроения, образования и многих других.

Новое устройство сочетает в себе набор важнейших свойств и характеристик, необходимых для проведения разработок, научных исследований и испытаний фильтров, усилителей (включая распределительные), антенн, кабелей, смесителей и других устройств.

Особенности:

Предварительный усилитель: от 100 кГц до 3 ГГц.
Ступенчатый аттенюатор: шаг 1 дБ.
Следящий генератор: опционально.
Возможность сопряжения с ПК для дальнейшей передачи и обработки полученных измерений.
Хранение данных: внутренняя память объёмом 16 Мб.
Компактный форм-фактор: 13,3×32×40 см.
Относительно небольшой вес прибора: 9,1 кг.

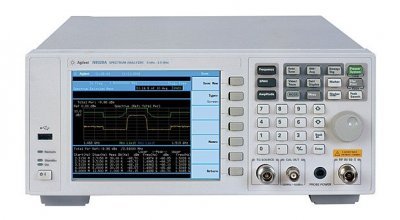

Современная функциональная передняя панель: цветной высококонтрастный ЖК-экран, поворотный переключатель, клавиши, специальные разъёмы.
Маркерные измерения.

Характеристики

? Стоимость поверки оборудования Поверка	7500
Тип	Анализатор спектра

Характеристики

Частотные параметры
Диапазон частот	От 9 кГц до 3 ГГц (закрытый вход) От 100 кГц до 3 ГГц (с предусилителем)
Погрешность частоты внутреннего опорного генератора 10 МГц
Скорость старения	±1 х 10-6 за год
Температурная нестабильность	±1 х 10-6 в интервале от 0 до + 50 °С
Нестабильность при изменении напряжения питания на ±5 %	±0,3 х 10-6
Погрешность измерения частоты	±(индицируемая частота х погрешн. опорн. частоты + 1% х полоса обзора + 20 % х полоса пропускания + разрешение маркера
Полоса обзора (ПО)	0 Гц (нулевой обзор); от 100 Гц до 3 ГГц
Разрешающая способность	1 Гц
Погрешность	±(1 % от полосы обзора) + 2 (полоса обзора/460)
Фазовый шум на частоте 1 ГГц
Отстройка от несущей:
10 кГц	< -88 дБс/Гц (< -90 дБс/Гц, тип.)
100 кГц	< -100 дБс/Гц (< -102 дБс/Гц, тип.)
1 МГц	< -108 дБс/Гц (< -110 дБс/Гц, тип.)
Остаточная ЧМ	≤ 150 Гц (ПП 1 кГц, ПВФ 1 кГц)
Полоса пропускания (ПП) (-3 дБ)	От 10 Гц до 1 МГц в последовательности 1-3-10
Погрешность	±20 % (ПП: от 1 кГц до 1 МГц) ±5 % (ПП: от 10 Гц до 300 Гц)
Коэфф. прямоугольности	< 15 при ПО от 1 кГц до 1 МГц, тип. < 5 при ПО от 10 до 300 Гц, тип.
Полоса видеофильтра	от 1 Гц до 3 МГц в последовательности 1-3-10
Амплитудные параметры
Пределы измерения уровня	От уровня собственного шума до +30 дБм
Пределы ослабления входного аттенюатора	От 0 до 70 дБ с шагом 1 дБ
Точка компрессии усиления на 1 дБ	> 0 дБм при полной мощности на вх. смесителе > -20 дБм при полной мощности на предусилителе
Средний уровень собственного шума без предусилителя:
от 0 до 100 кГц	< -90 дБм (тип.)
от 100 кГц до 1 МГц	< -90 дБм - 3 f (100 кГц) дБ
от 1 до 10 МГц	< -124 дБм
от 10 МГц до 3 ГГц	< -130 дБм + 3 f (ГГц) дБ
с предусилителем:
от 100 кГц до 1 МГц	< -108 дБм - 3 f (100 кГц) дБ
от 1 до 10 МГц	< -142 дБм
от 10 МГц до 3 ГГц	< -148 дБм + 3 f (ГГц) дБ
Неравномерность АЧХ	±0,8 дБ от 100 кГц до 3 ГГц (без предусилителя) ±1,5 дБ от 1 МГц до 3 ГГц (с предусилителем)
Абсолютная амплитудная погрешность	±0,3дБ (без предусилителя) ±0,4 дБ (с предусилителем)
Суммарная погрешность измерения уровня в диапазоне от 10 МГц до 3 ГГц (достоверность 95 %, от 20 до 30°С, опорный уровень от 0 до -50 дБм, входной аттенюатор 10 дБ, входной сигнал от 0 до -50 дБм, предусилитель выключен)	±2 дБ
Нелинейные искажения и комбинационные составляющие
Гармонические искажения (точка пересечения 2-го порядка)	±35 дБм от 10 до 500 МГц
Интермодуляционные искажения (точка пересечения 3-его порядка)	+10 дБм (+13 дБм, ном.) от 100 МГц до 3 ГГц
Комбинационные искажения	< -60 дБс (-30 дБм на входном смесителе)
Собственные комбинац. помехи	< -80 дБм (согласов. нагрузка на входе, вх. аттен. 0 дБ)
Развертка
Длительность развертки	От 9,2 мс до 4000 с (ПО > 0) От 20 мкс до 4000 с (нулевой обзор)
Следящий генератор (опция)	От 9 кГц до 3 ГГц, уровень от -30 до 0 дБм
ВЧ вход	Соединитель типа N, 50 Ом, КСВн < 1,5 (от 100 кГц до 3 ГГц)
Интерфейсы	10 Base-T, USB
Общие характеристики
Внутренняя память для хранения данных	16 Мбайт
Требования к питанию	100 - 240 В перем. тока; 50 - 60 Гц (автоматическая установка пределов напряжения)
Потребляемая мощность	< 65 Вт
Время установления рабочего режима	45 минут
Диапазон рабочих температур	От 0 до 45 °С
Диапазон температур хранения	От -20 до 70 °С
Масса	9,1 кг (без опций)
Габаритные размеры	132,5 мм (высота) х 320 мм (ширина) х 400 мм (глубина) (без ручек)

Документы

Руководство 69,2 кб
