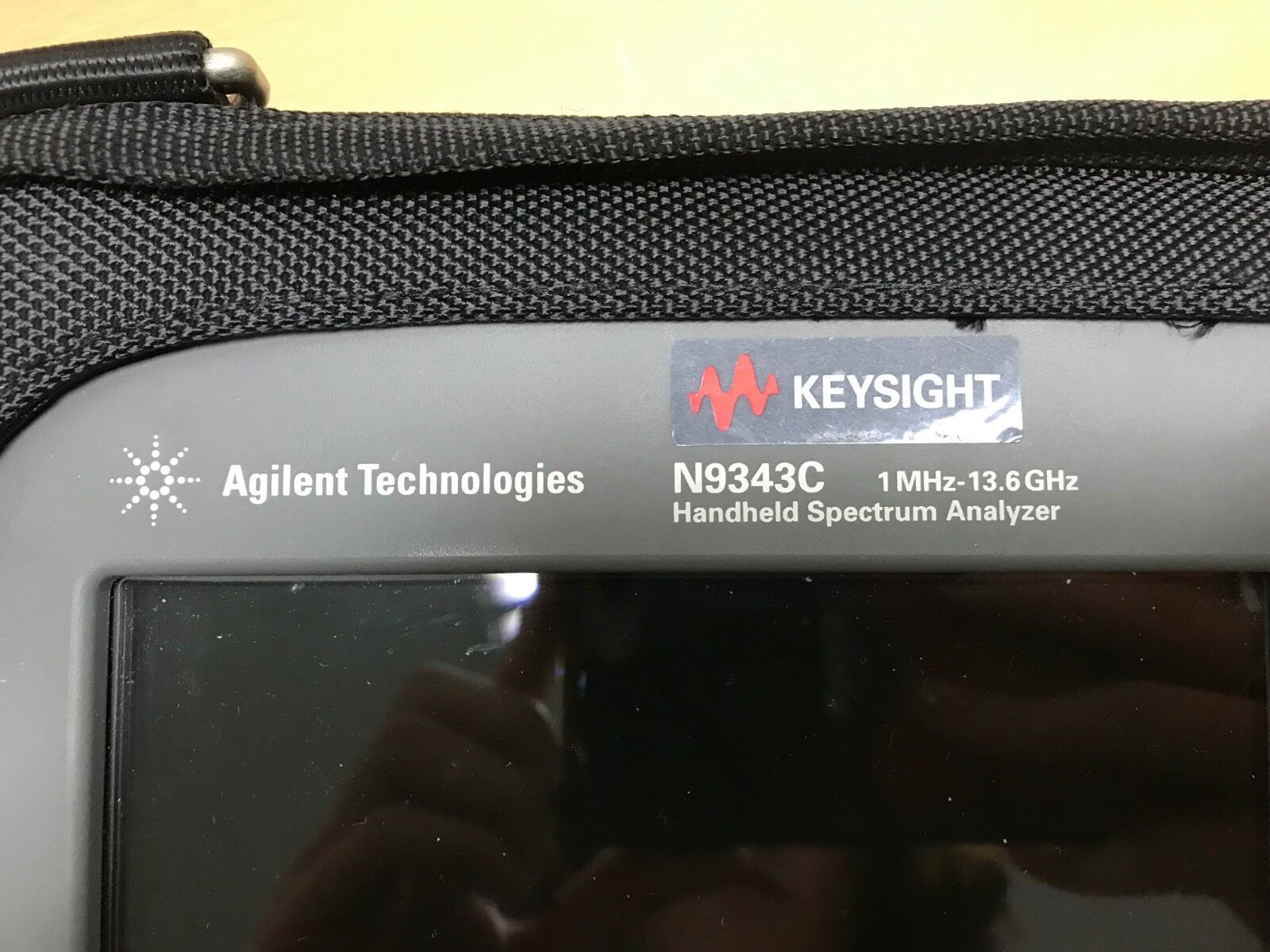

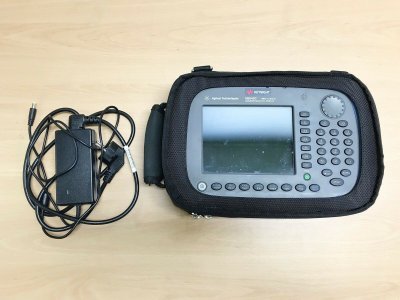

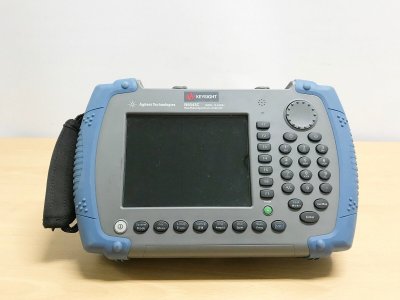

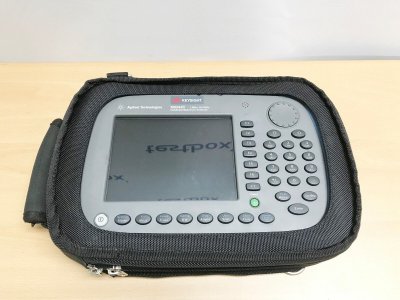

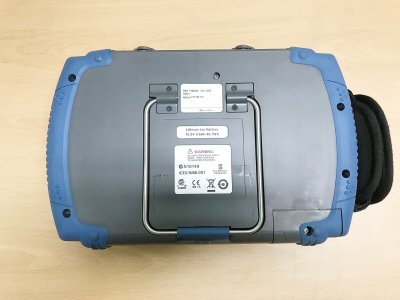

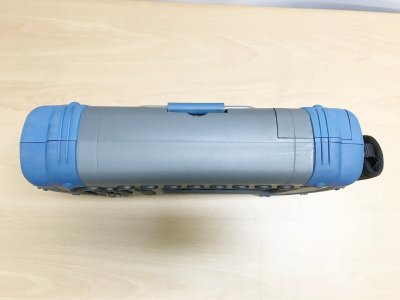

Анализатор спектра Agilent N9343C (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10396

Анализатор спектра Agilent N9343C — это высокоточный прибор, который позволяет проводить спектральный мониторинг и анализ помех в широком диапазоне частот от 1 МГц до 13,6 ГГц. Встроенный следящий генератор расширяет возможности прибора и делает его незаменимым инструментом для исследований и разработок в области радиоэлектроники.

Подробнее

1 533 203 руб./шт

2 643 454 руб.

-42%

Экономия 1 110 251 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Новый портативный анализатор спектра N9343C предлагает широкий спектр функциональных возможностей, измерительных характеристик и эффективности, делая его идеальным инструментом для тестирования радиочастотных и сверхвысокочастотных систем в полевых условиях. Прибор обеспечивает быстрые и точные измерения в диапазоне от 1 МГц до 13,6 ГГц.

Отличительной особенностью N9343C является способность включать встроенный генератор сигналов от 5 МГц до 7 ГГц, встроенный GPS-приемник и антенну, а также инструменты для спектрального анализа и анализа помех. Анализатор спектра предлагает ряд стандартных измерений одним нажатием клавиши, таких как измерение ширины полосы, мощности канала и относительной мощности соседнего канала, помогая измерить характеристики качества сигнала.

Инструмент дополняется сложными измерительными приложениями (например, анализатор амплитудной / частотной модуляции, анализ амплитудно-фазовой / частотно-фазовой модуляции, временной стробоскопический спектральный анализ).N9343C поддерживает 11 различных языков, включая русский. Благодаря этим возможностям и компактному дизайну, N9343C становится идеальным выбором для специалистов, работающих в полевых условиях, которым требуется высокая точность и надежность измерительного оборудования.

Если вам предстоит выполнять измерения в полевых условиях, портативный анализатор спектра семейства N9343 от Keysight Technologies может значительно облегчить вашу работу. Эти устройства обладают функционалом, идеально подходящим для работы в сложных полевых условиях, и их метрологические характеристики позволяют быть уверенным в точности получаемых результатов. HSA позволяет автоматизировать стандартные операции, экономя время и обеспечивая воспроизводимость результатов.

В нашем магазине вы можете купить портативный анализатор спектра N9343C - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Мин. частота	1 МГц
Макс. частота	13.6 ГГц
Тип	Анализатор спектра портативный

Характеристики

Частотные параметры
Диапазон частот (открытый вход)	от 100 кГц до 13,6 ГГц (настраиваемый до 9 кГц)
Погрешность внутреннего генератора опорной частоты 10 MГц
Старение	±1 х 10-6 за год
Температурная нестабильность	±1 х 10-6
Погрешность отсчёта частоты с помощью маркера
Разрешение маркера	(полоса обзора)/(число точек развёртки - 1)
Погрешность	±(частота маркера х погрешность опорной частоты +1% х полоса обзора + 20% х полоса пропускания + разрешение маркера +1 Гц)
Погрешность опорной частоты	скорость старения х время с момента последней настройки + температурная нестабильность
Счётчик частоты маркера
Разрешение	1 Гц
Погрешность	± (частота маркера х погрешность опорной частоты + разрешение маркера) Полоса пропускания/полоса обзора ≥ 0,02; маркер должен быть установлен более чем на 25 дБ выше отображаемого уровня собственных шумов; значение смещения частоты равно 0 Гц
Полоса обзора
N9342C	0 Гц (нулевая полоса), от 100 кГц до 7 ГГц
Разрешение	1 Гц
Погрешность	± (0,22% х полоса обзора + полоса обзора/ (число точек развёртки - 1)), ном.
Однополосный фазовый шум (от 20 °C до 30 °C, центр. частота 500 МГц)
отстройка от несущей 30 кГц	< –86 дБн/Гц; –89 дБн/Гц (тип. значение)
отстройка от несущей 100 кГц	< –97 дБн/Гц;–101 дБн/Гц (тип. значение)
отстройка от несущей 1 МГц	< –115 дБн/Гц; –119 дБн/Гц (тип. значение)
Полоса пропускания (–3 дБ)
Диапазон установки	от 10 Гц до 3 МГц, в последовательности 1:3:10
Погрешность	± 5% (ном), полоса пропускания от 10 Гц до 1 МГц ±10%, полоса пропускания = 3 МГц
Коэффициент прямоугольности фильтра (избирательность)	< 5 : 1 (ном.), по уровням минус 60 дБ/минус 3 дБ, цифровая, гауссоподобная
Полоса видеофильтра) (–3 дБ)
Диапазон установки	от 1 Гц до 3 МГц, в последовательности 1:3:10
Погрешность	±10% (ном.), при полосе от 1 Гц до 1 МГц
Амплитудные параметры
Пределы измерения уровня сигнала (предусилитель выкл.)
от 100 кГц до 2 МГц от 2 МГц до 7 ГГц	от среднего уровня собств. шумов до +10 дБм от среднего уровня собств. шумов до +20 дБм
Пределы ослабления входного аттенюатора	от 0 до 50 дБ
Максимальный безопасный уровень входного сигнала Средняя непрерывная мощность (установка вх. аттенюатора ≥ 20 дБ)
N9342C	+33 дБм, не более 3 мин., от 2 МГц до 7 ГГц
Напряжение постоянного тока	± 50 В макс.
Средний уровень собственных шумов
(СКЗ детектор, усреднение графиков > 40, входное ослабление 0 дБ, входной импеданс 50 Ом, полоса пропускания 1 кГц, шум, приведённый к полосе 1 Гц, от 20 до 30 °С)
предусилитель выключен (опорный уровень ≤ –50 дБм)	от 100 кГц до1 МГц –108 дБм; –127 дБм (тип. значение) от 1 до 10 МГц –128 дБм; –146 дБм (тип. значение) от 10 до 500 МГц –142 дБм; –146 дБм (тип. значение) от 500 МГц до 2,5 ГГц –141 дБм; –145 дБм (тип. значение) от 2,5 до 4 ГГц –140 дБм; –144 дБм (тип. значение) от 4 до 6 ГГц –138 дБм; –142 дБм (тип. значение) от 6 до 7 ГГц –136 дБм; –140 дБм (тип. значение)
предусилитель включен (опорный уровень ≤ –70 дБм)	от 100 кГц до1 МГц –131 дБм; –150 дБм (тип. значение) от 1 до 10 МГц –148 дБм; –163 дБм (тип. значение) от 10 до 500 МГц –161 дБм; –164 дБм (тип. значение) от 500 МГц до 2,5 ГГц –159 дБм; –162 дБм (тип. значение) от 2,5 до 4 ГГц –158 дБм; –161 дБм (тип. значение) от 4 до 6 ГГц –155 дБм; –158 дБм (тип. значение) от 6 до 7 ГГц –150 дБм; –154 дБм (тип. значение)
Пределы шкалы экрана
Логарифмическая шкала	от 10 дБ до 100 дБ, отображается 10 делений, 1,2,5,10 дБ/деление
Линейная шкала	от 0 до 100%, отображается 10 делений
Eдиницы шкалы	дБм, дБмВ, дБмкВ, Вт, В, дБмВ (режим EMF), дБмкВ (режим EMF), В (режим EMF)
Число точек развёртки (графика)	461
Разрешение отсчёта уровня по маркеру
Логарифмическая шкала	0,01 дБ
Линейная шкала	≤ 1 % от уровня сигнала (ном.)
Детекторы	нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение (логарифм. мощности, СКЗ, напряжения)
Число графиков	4
Функции графиков	стирание/запись, накопление максимумов, накопление минимумов, усреднение
Погрешность измерения уровня (кроме случаев рассогласования по входу) (от 20 до 30 °С, пиковый детектор, предусилитель выключен, уровень входного сигнала от –50 до 0 дБм, 95% процентиль, время развёртки устанавлено для достижения точности измерений (Swp Time Rule = Accuracy). Если время развёртки устанавлено для достижения скорости измерений (Swp Time Rule = Speed), добавляется дополнительная погрешность ± 0,3 дБ).
N9342C	±1,5 дБ
Опорный уровень
Пределы установки	от – 100 до +30 дБм с шагом 1 дБ
Логарифмическая шкала	0,01 дБ
Линейная шкала	Как и для лог. шкалы (от 2,236 мкВ до 7,07 В)
Погрешность	0 дБ
КСВн входа RF In(на частоте настройки)
от 10 МГц до 3 ГГц от 3 до 7 ГГц	< 1,5 : 1 (ном.), ослабление 10 дБ или 20 дБ < 2,0 : 1 (ном.), ослабление 10 дБ или 20 дБ
Продукты искажений и комбинационные составляющие
Гармонические искажения второго порядка (уровень сигнала на смесителе минус 30 дБм, входное ослабление 0 дБ, предусилитель выкл., от 20 до 30 °С)
от 50 МГц до 3 ГГц от 3 до 7 ГГц	< –65 дБн < –70 дБн
Интермодуляционные искажения третьего порядка (TOI) (два тона по минус 20 дБм на входе разнесены на 100 кГц, входное ослабление 0 дБ, предусилитель выкл., опорный уровень ≥ –30 дБ, от 20 до 30 °С)
от 50 до 300 МГц от 300 МГц до 7 ГГц	+7 дБм +10 дБм
Собственные остаточные отклики (нагруженный вход, осл. 0 дБ, предусилитель выкл.)
от 100 кГц до 7 ГГц	< – 90 дБм; –98 дБм (тип. значение)
Развёртка
Время развёртки
Пределы	от 2 мс до 1000 с (полоса обзора ≥ 100 Гц) от 600 нс до 200 с (полоса обзора = 0 Гц)
Режим развёртки	непрерывный, однократный
Режим времени развёртки	для достижения точности измерений (Accuracy), для достижения скорости измерений (Speed)
Источник запуска	автомат., сигнал видеотракта, внешний, ВЧ пакет
Перепад сигнала запуска	положительный или отрицательный (по выбору)
Задержка запуска	от ±12 мс до ±12 с (ном.), полоса обзора = 0 Гц

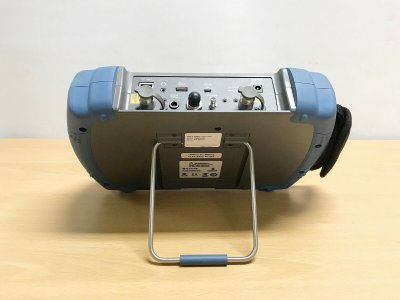

Соединители ввода-вывода передней панели
ВЧ вход (RF input)
Соединитель и импеданс	тип N, 50 Ом (ном.)
Вход сигнала опорной частоты 10 МГц/внешнего запуска (10 MHz reference/External trigger input)
Частота вх. опорного сигнала	10 МГц
Амплитуда вх. опорного сигнала	от 0 до +10 дБм
Уровень запуска	соответствует ТТЛ (5 В) (ном.)
Соединитель	BNC (розетка), 50 Ом (ном.)
Питание пробника (Probe power)
Напряжение / сила тока	+15 В пост. тока, ±7%, от 0 до 150 мA (ном.) -12,6 пост. тока, ±10%, от 0 до 150 мA (ном.)
Порты USB (совместимы USB 2.0 Full Speed)
Соединитель хост-порта	USB Type-A (розетка)
Соединитель устройства	USB Type-mini AB (розетка)
LAN	RJ-45, 10 Base-T
Общие характеристики
Дисплей
Разрешение	640 х 480 пикселов
Размер и тип	6,5 дюйма (170 мм), цветной ЖК дисплей
Языки
Экранный графический интерфейс пользователя	английский, французский, немецкий, испанский, упрощенный и традиционный китайский, японский, итальянский, корейский, русский, португальский
Требования к питанию и калибровка
Входное напряжение адаптера	от 100 до 240 В переменного тока, от 50 до 60 Гц, автоматический выбор пределов
Выходное напряжение адаптера	15 В постоянного тока, 5,3 A, 80 Вт, макс.
Потребление	15 Вт (N9342C), 16 Вт (N9343C/4C), тип. значение
Время действия батареи (после полного заряда)	3,5 часа (следящий генератор выкл., предусилитель выкл.)
Время заряда батареи	3 часа
Срок службы батареи	от 300 до 500 циклов заряда
Время устан. рабочего режима	30 минут
Периодичность калибровки	1 год
Условия окружающей среды и массо-габаритные размеры
Рабочий диапазон температур	от –10 до +50 °C (батарея: от 0 до +50 °C)
Диапазон температур хранения	от –40 до +70 °C (батарея: от –20 до 50 °C)
Относительная влажность	< 95%
Масса	3,2 кг (масса без упаковки); 3,6 кг (с батареей)
Габаритные размеры	318 х 207 х 69 мм (ширина х высота х глубина)

Комплектация

Адаптер переменного/постоянного тока
Аккумуляторная батарея
Кабель USB
Компакт-диск с кратким руководством по работе с прибором и справочной информацией
Наушники
