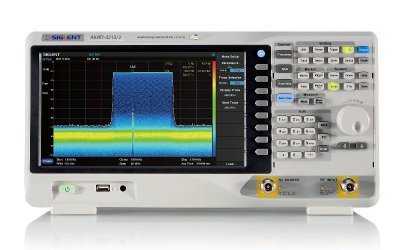

Анализатор спектра АКИП-4213
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы сигналов и спектра
-Анализатор спектра АКИП-4213АвтотестерыАнализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказателиЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Анализаторы спектра реального времени серии АКИП-4213 — это мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов.
Подробнее
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Анализаторы спектра реального времени серии АКИП-4213 — это мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов.
Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня.
Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.
В режиме реального времени доступен выбор вариантов отображения сигналов:
Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
PvT – отображение огибающей высокочастотного сигнала.
3D – отображение трехмерной проекции спектра сигнала.
Спектрограмма – отображение истории изменения сигнала по времени.
Комбинированный режим – одновременное отображение нескольких режимов на экране.
Стандартное программное обеспечение EasySpectrum
WebServer через LAN интерфейс
Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов.
Создание собственного ПО.
Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня.
Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.
Режимы отображения спектра
Анализатор спектра серии АКИП-4213 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.В режиме реального времени доступен выбор вариантов отображения сигналов:
Дистанционное управление
ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:Стандартное программное обеспечение EasySpectrum
WebServer через LAN интерфейс
Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов.
Создание собственного ПО.
Особенности
- Прибор 3в1 – Анализатор спектра, Векторный анализатор (измерение S11, S21) и анализатор спектра реального времени, полоса до 25 МГц (опционально до 40 МГц).
- Предустановлена опция AMK - расширенный набор измерений (Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот).
- Встроенный предусилитель.
- Встроенный трекинг-генератор (TG),
- Программные опции - фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор.
- Внутренняя память 256 МБ.
- Опция - анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM.
- Режим работы в реальном времени в полосе 25 МГц (опция 40 МГц)
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц. |
Макс. частота
|
3,2 ГГц |
Мин. полоса пропускания
|
1 Гц. |
Макс. полоса пропускания
|
3 МГц. |
Характеристики
Частота | ||
Частотный диапазон | 9 кГц … 3,2 ГГц | |
Разрешение | 1 Гц | |
Погрешность источника опорной частоты | ±5·10¯⁶ | |
Температурная нестабильность частоты | ±1·10¯⁶ | |
Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | |
Плотность фазовых шумов | -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц | |
Скорость развертки | 1 мс … 7500 с | |
Полоса пропускания | ||
Полоса пропускания ПЧ | 1 Гц … 3 МГц (шаг 1-3-10) | |
Погрешность полос пропускания фильтров ПЧ (Гц | ±1 - для FПЧ 1 Гц ±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц ±0,05·FПЧ - для FПЧ > 300 Гц | |
Коэффициент прямоугольности фильтров ПЧ | 4,8 по уровням -60 дБ и -3 дБ | |
Полоса пропускания видео | 1 Гц…10 МГц (шаг 1-3-10) | |
Амплитуда | ||
Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен | |
Аттенюатор | 0 … 50 дБ ( шаг 1 дБ) | |
Предусилитель | 20 дБ | |
Максимальный входной уровень | ± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, | |
Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) | |
Средний уровень собственного шума (DANL) | С выключенным предусилителем | С включенным предусилителем |
100 кГц…1 МГц | -105 дБм | -133 дБм |
1 МГц…10 МГц | -122 дБм | -151 дБм |
10 МГц…200 МГц | -142 дБм | -161 дБм |
200 МГц…1,5 ГГц | -142 дБм | -155 дБм |
1,5 МГц…3,2 ГГц | -140 дБм | -159 дБм |
3,2 МГц…5,0 ГГц | -137 дБм | -157 дБм |
5,0 МГц…6,5 ГГц | -136 дБм | -157 дБм |
6,5 МГц…7,5 ГГц | -134 дБм | -155 дБм |
Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение ≥ 50 | ||
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 1,5 дБ (вх. уровень – 40 дБм) | |
Пределы допускаемой абсолютной погрешности измерений уровня в режиме реального времени (RTSA) | С выключенным предусилителем: ± 1,0 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм) | |
КСВ | ≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 10 дБ) | |
Гармонические искажения второго порядка | - 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | |
Интермодуляционные искажения третьего порядка | +10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | |
Трекинг генератор | ||
Диапазон частот | 100 кГц…3,2 ГГц | |
Выходной уровень | -40 дБм…0 дБм (разреш 1 дБ) | |
Погрешность установки уровня мощности | ± 1 дБ (на частоте 50 МГц) | |
Неравномерность АЧХ | ± 3 дБ | |
Векторный анализатор | ||
Виды измерений | S11, S21 | |
Диапазон частот | 100 кГц…3,2 ГГц | |
Полоса фильтра ПЧ (IFBW) | 10 кГц | |
Динамический диапазон | S21, IFBW 10 кГц 60 дБ: 100 кГц…10 МГц 90 дБ: 10 МГц…1,5 ГГц 90 дБ: 1,5 ГГц…3,2 ГГц | |
Уровень шума | 0,1 дБ, RBW 10 кГц | |
Выходная мощность | -5 дБм | |
Формат отображения | Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза | |
Количество точек данных | 101…751 | |
Режим работы в реальном времени | ||
Полоса | 25 МГц (Опция 40 МГц) | |
Полоса обзора | от 5 кГц | |
Режимы отображения | Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр | |
Количество точек данных | 800 | |
Число маркеров | 8 | |
Окна | Кайзер, Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное | |
ЭМС (Опция) | ||
Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) | |
Детектор | Пиковый, Усреднение, Квазипиковый RMS | |
Рефлектометр (Опция) | ||
Виды измерений | Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) | |
Расширенные измерительные функции | ||
Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот | |
Анализ цифровых модуляций (Опция) | ||
Виды модуляций | ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256 | |
Длинна | 16…4096 | |
Колличество символов | 4, 6, 8, 10, 12, 14, 16 | |
Скорость | 1 квыб … 2.5 Mвыборок | |
Входы | ||
ВЧ вход | Соединитель N-типа; 50 Ом | |
Трекинг генератор | Соединитель N-типа; 50 Ом | |
Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | |
Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | |
Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | |
ДУ | LAN, USB (2 шт), GPIB (опция) | |
Общие данные | ||
Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ | |
Дисплей | 25,6 см, ЖК, разрешение 1024х600 | |
Потребляемая мощность | 30 Вт | |
Условия эксплуатации | 0…+50 °С | |
Габаритные размеры | 393 х 207 х 116,5 мм (Ш × В × Г) | |
Вес | ≤ 4,7 кг (включая трекинг генератор) | |
Питание | 100…240 В (автовыбор), 45…440 Гц |
Комплектация
- Анализатор спектра АКИП-4213
- Шнур питания
- Кабель USB
- CD с ПО
- Опция AMK (установлена)
