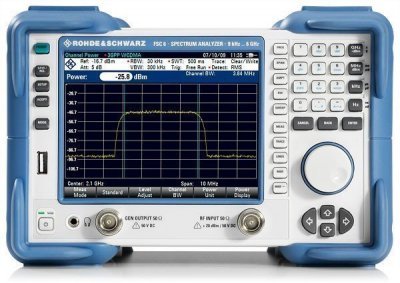

Анализатор спектра R&S FSC6

R&S FSC6 — это многофункциональный анализатор спектра, разработанный немецкой компанией Rohde & Schwarz для инженеров, занимающихся разработкой, испытаниями и обслуживанием радиоэлектронного оборудования. Устройство сочетает высокую точность, широкий диапазон частот и интуитивно понятный интерфейс в компактном, энергоэффективном корпусе. Благодаря максимальному частотному диапазону до 6 ГГц, FSC6 идеально подходит для анализа сигналов современных беспроводных систем, включая Wi-Fi, Bluetooth, LTE и прочие стандарты, работающие в диапазоне до 6 ГГц.

Анализатор охватывает частотный диапазон от 9 кГц до 6 ГГц и обеспечивает высокую чувствительность благодаря внутреннему предусилителю (опционально), достигая уровня шумов до –161 дБм в полосе 1 Гц. Это делает FSC6 надёжным инструментом для обнаружения слабых сигналов и точного измерения параметров спектра даже в зашумлённых средах. Прибор поддерживает широкий набор измерительных функций: анализ полосы занимаемого сигнала, мощность в канале, измерение гармоник, уровня побочных излучений, глубины модуляции и импульсной мощности. Такие возможности особенно актуальны при тестировании радиопередающих устройств, фильтров, усилителей и антенн.

Особенностью модели является возможность оснащения встроенным трактовым генератором, что превращает прибор в систему анализа передачи. Это позволяет измерять характеристики фильтров, кабелей и усилительных трактов без использования дополнительного оборудования. Модель также поддерживает измерения с временной выборкой (gated sweep), что удобно при анализе импульсных или прерывистых сигналов.

Анализатор оснащён цветным дисплеем диагональю 5.7 дюйма с VGA-разрешением, который обеспечивает чёткую и удобную визуализацию спектра и параметров. Управление прибором осуществляется при помощи панели с кнопками быстрого доступа и удобного энкодера, а также через интерфейсы USB и LAN. Поддержка SCPI-команд и драйверов LabView/LabWindows обеспечивает лёгкую интеграцию в автоматизированные стенды и лабораторные системы. Прибор совместим с фирменным ПО R&S®FSCView и R&S®InstrumentView, которое предоставляет расширенные возможности анализа, визуализации и хранения результатов измерений.

Низкое энергопотребление (порядка 13 Вт), высокая надёжность и компактность делают FSC6 подходящим решением не только для стационарного применения, но и для мобильных сервисных задач. Кроме того, благодаря малым габаритам и возможности монтажа в 19-дюймовую стойку (два прибора бок о бок), анализатор легко вписывается в существующую измерительную инфраструктуру.

Возможные дополнительные опции:

• R&S®FSC-B22 — Трактовый генератор сигналов: Встроенный генератор сигналов с частотным диапазоном от 100 кГц до 3 ГГц, предназначенный для измерения характеристик передачи, тестирования фильтров, усилителей и кабелей.
• R&S®FSC-B29 — Предусилитель
  Внутренний предусилитель, повышающий чувствительность анализатора. Обеспечивает улучшенное обнаружение слабых сигналов с уровнем шума до –161 дБм (в полосе 1 Гц).
• R&S®FSC-K7 — Измерение каналов
  Функция измерения мощности в канале, соседних каналов и мощности в заданной полосе. Полезна при тестировании радиопередающих устройств.
• R&S®FSC-K8 — Измерение полосы занимаемого сигнала
  Вычисление ширины спектра сигнала по заданному проценту энергии (Occupied Bandwidth, OBW). Удобно для анализа модулированных и широкополосных сигналов.
• R&S®FSC-K9 — Измерение импульсной мощности
  Позволяет точно измерять мощность кратковременных импульсных сигналов, включая радиопередачи с переменным уровнем и длительностью.
• R&S®FSC-K10 — Измерение гармоник
  Автоматическое определение уровня гармонических составляющих сигнала, помогает оценить качество генераторов и передатчиков.
• R&S®FSC-K14 — Мониторинг по граничным линиям (pass/fail)
  Установка границ допуска для сигнала и автоматическая индикация соответствия или нарушения — удобно для производства и приёмки.
• R&S®FSC-K15 — Измерение глубины модуляции AM
  Определяет процент амплитудной модуляции несущего сигнала, используется в радио- и телекоммуникационных применениях.
• R&S®FSC-K16 — Gated sweep (режим "по срезу")
  Отображение спектра только в определённом временном окне. Необходим при анализе импульсных или модулированных сигналов.
• R&S®FSC-Z10 — Кейс для переноски
  Жёсткий защитный кейс для безопасной транспортировки анализатора.
