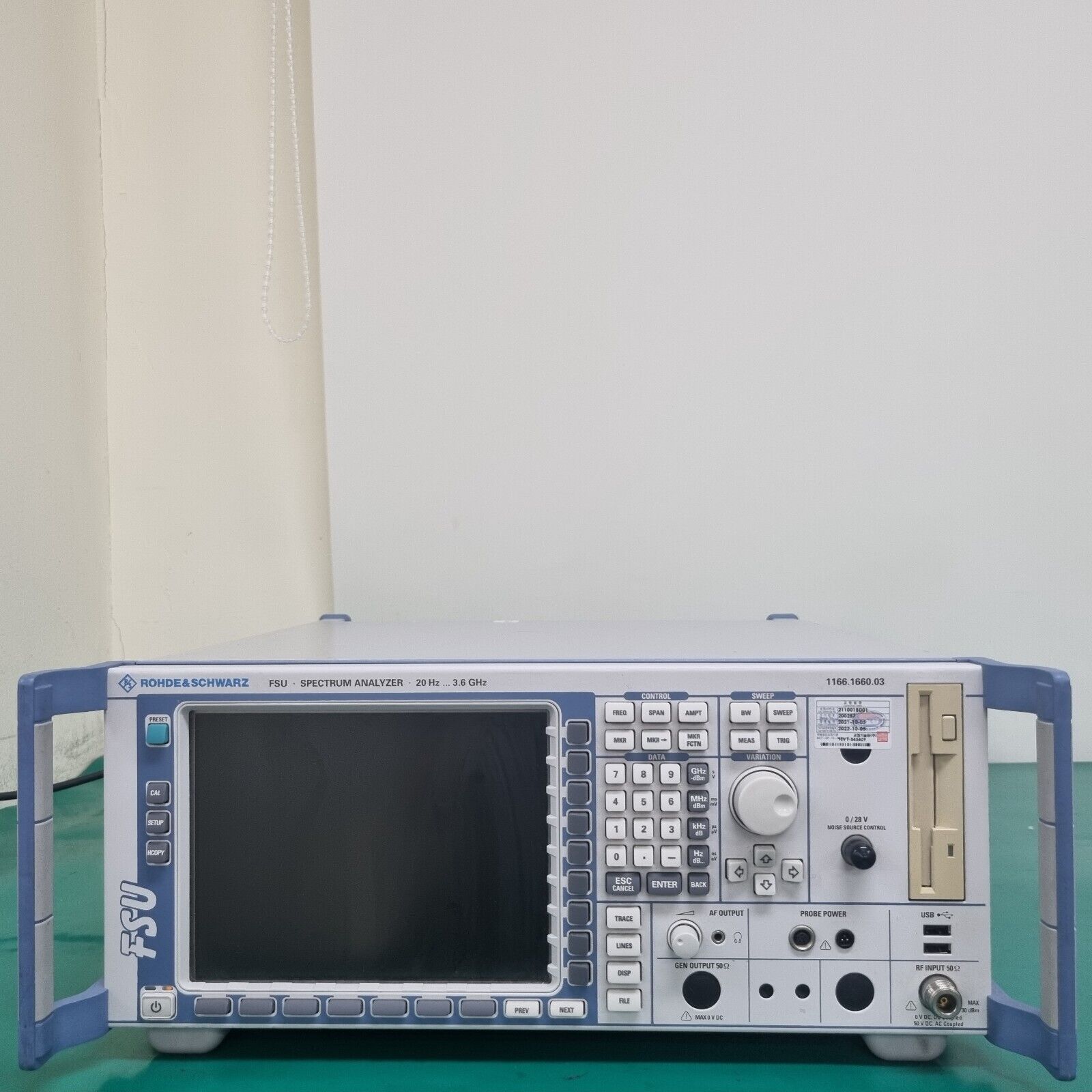

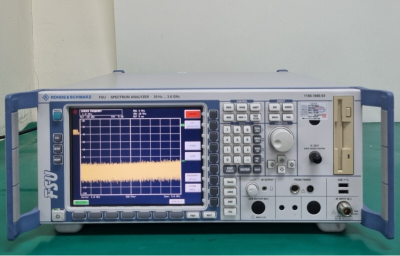

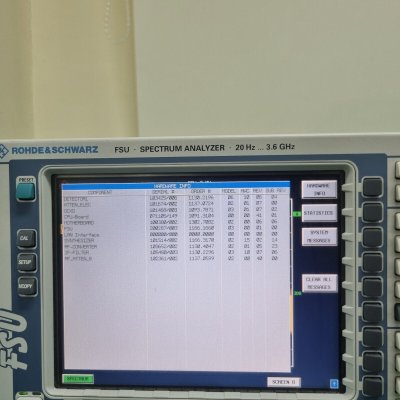

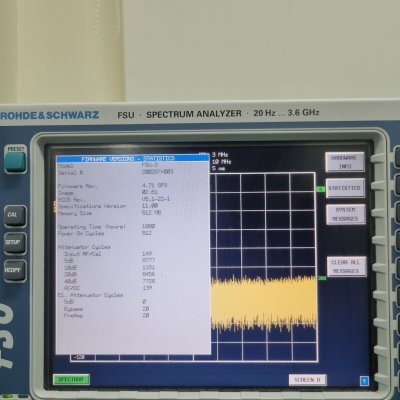

Анализатор спектра R&S FSU3

Новая схемотехника, улучшенные ВЧ компоненты, аналого-цифровые преобразователи, применение специализированных микросхем в сочетании с богатым опытом разработки подобных приборов позволили удовлетворить запросы самых взыскательных потребителей - что в результате и привело к созданию R&S®FSU.

Его уникальные возможности позволяют использовать новейшие методы тестирования. Ориентированная на дальнейшее развитие концепция вобрала в себя все лучшее из предыдущих моделей и добавила новые, непревзойденные характеристики. R&S®FSU совместим с R&S®FSE и R&S®FSIQ, которые в настоящее время фактически являются промышленным стандартом.
Тестовые процедуры и последовательности, созданные для R&S®FSE или R&S®FSIQ могут успешно использоваться для R&S®FSU. Таким образом, семейство R&S®FSU надежно защитит ваши инвестиции.

Принцип работы анализатора спектра высшего класса R&S®FSU в сущности такой же, как у анализатора общего назначения R&S®FSP, так что эти приборы образуют единую платформу для решения самых разнообразных задач. R&S®FSU даже превосходит подтвержденные временем превосходные ВЧ параметры семейств R&S®FSE и R&S®FSIQ. Измерения, требующие чрезвычайно широкого динамического диапазона, стали еще проще, быстрее и надежнее - в разработке, в системах обеспечения качества и на производстве.

R&S®FSU следует признать эталоном среди анализаторов спектра с самым широким на сегодняшний день динамическим диапазоном.

Особенности:

• Диапазон частот: от 20 Гц до 3.6 ГГц
• Отображаемый средний уровень шумов: -158 дБм (1 Гц)
• Фазовый шум -123 dBc (1 Гц) на 10 кГц
• Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI) типично +25 дБм
• Полоса разрешения от 1 Гц до 50 МГц
• Общая погрешность уровня 0.3 дБ (на частотах до 3.6 ГГц)
• Быстрое измерение мощности в соседнем канале во временной области
• До 70 измерений в секунду (включая передачу кривой через GPIB)
• Процедуры для измерения интермодуляционных искажений 3-го порядка (TOI), мощности в соседнем канале и коэффициента мощности соседнего канала с несколькими несущими (MC ACP(R)), занимаемой полосы частот (OBW), комплементарной интегральной функции распределения (CCDF), APD и т.п.
• Полный набор детекторов: макс., мин., автопиковый, с выборкой, среднеквадратичный, усредняющий, квазипиковый
• Функции CCDF и APD
• Редактируемые граничные линии, включая индикацию ГОДЕН / НЕ ГОДЕН
• Прикладные микропрограммы для GSM / EDGE, Bluetooth, WCDMA / HSDPA / TD-SCDMA, CDMA2000 / 1xEV-DV / 1xEV-DO, …
• Операционная система Embedded Windows XP

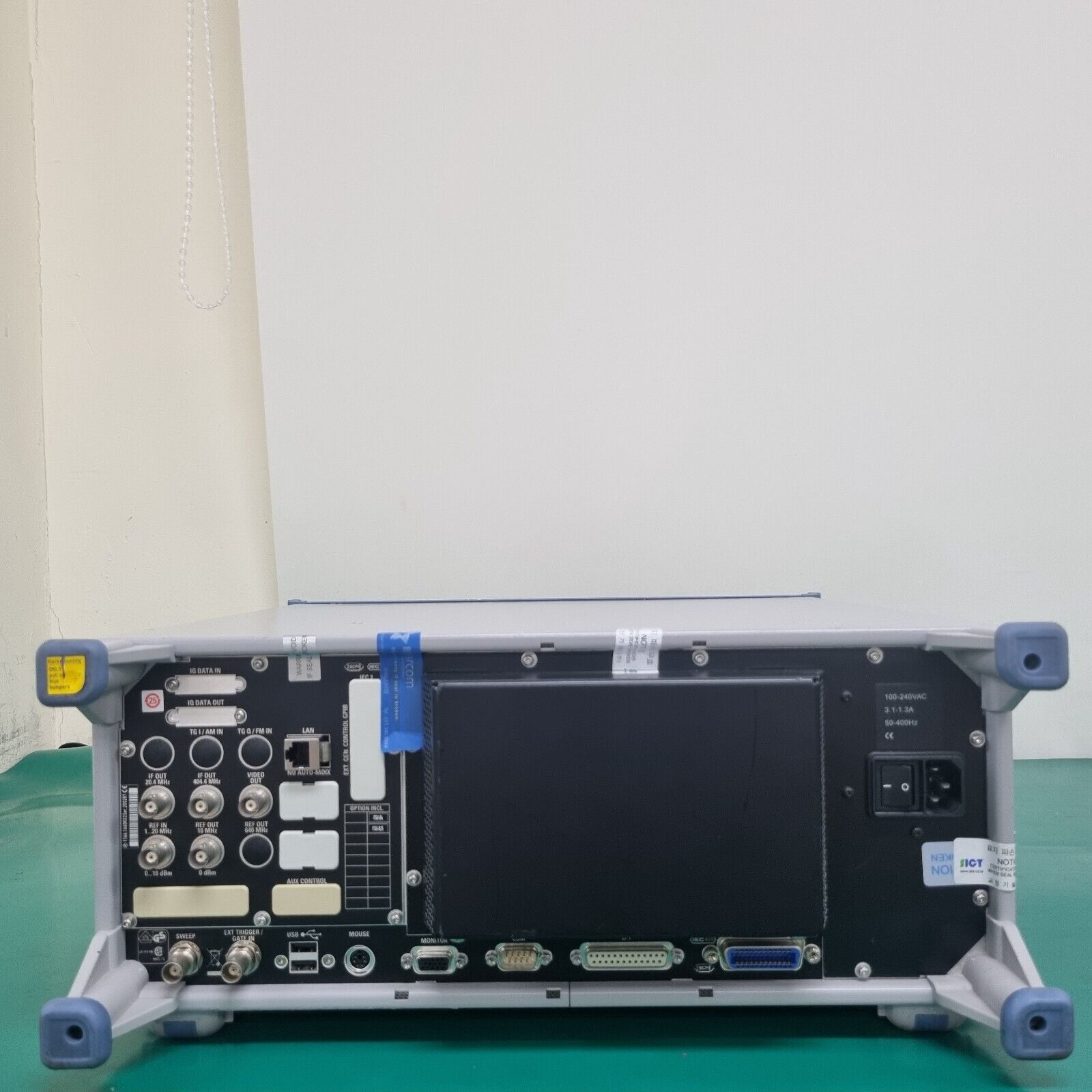

• Интерфейсы GPIB, RS-232C, LAN, USB

Технические характеристики:

• FSU3: от 20 Гц до 3.6 ГГц

ВЧ параметры

• Отображаемый средний уровень шумов типично -158 дБм (1 Гц) без предусилителя
• Фазовый шум типично -123 dBc / Гц при смещении 10 кГц, частота несущей 640 МГц
• Фазовый шум типично -160 dBc / Гц при смещении 10 МГц, частота несущей 640 МГц
• Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI) типично 25 дБм
• Точка сжатия на 1 дБ типично 13 дБм
• Динамический диапазон коэффициента утечки мощности в соседний канал WCDMA 77.5 дБ / 84 дБ с коррекцией шума

Характеристики в полосе разрешения

• Цифровые фильтры от 10 Гц до 100 кГц (с шагом 1,2,3,5)
• Аналоговые фильтры от 300 кГц до 10 МГц (с шагом 1,2,3,5)
• 39 канальных фильтров от 100 Гц до 5 МГц
• Фильтры RRC (NADC, TETRA, 3GPP)
• Фильтры электромагнитных помех: 200 Гц, 9 кГц, 120 кГц
• Фильтры FFT от 1 Гц до 30 кГц

Точность

• Общая погрешность уровня 0.3 дБ на частотах до 3.6 ГГц
• Нелинейность <0.1 дБ до уровня -70 дБ

Преобразователь IQ с понижением частоты

• Оцифровка ПЧ 14 бит 32 МГц (ПЧ 20.4 МГц)
• Память IQ на 2 x 512 К значений

Быстродействие

• Время свипирования в частотной области 2.5 мс
• Время свипирования во временной области 1 мкс
• До 70 измерений в секунду (включая передачу кривой через GPIB)
• Дистанционное управление в режиме списка снижает время измерения
