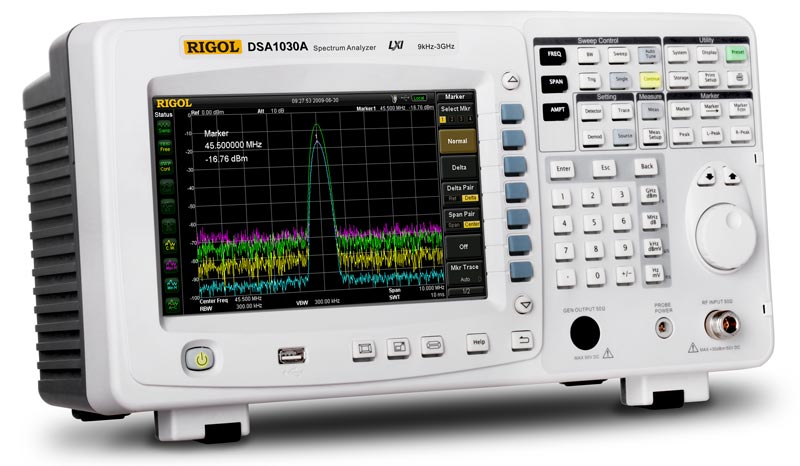

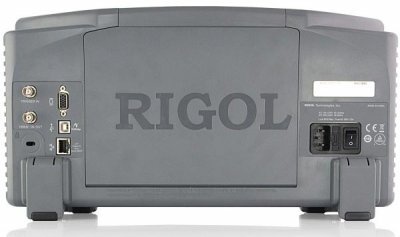

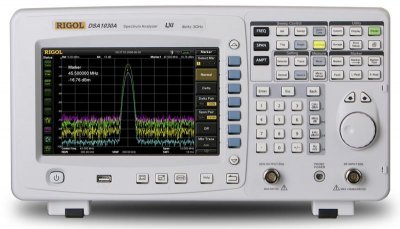

Анализатор спектра Rigol DSA1030A
Артикул:
x-09355
Анализатор спектра Rigol DSA1030A представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030A имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A для измерения S-параметров.
Подробнее
Снят с производства
Нашли дешевле?
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
|
|||
|
|||
|
|||
|
|||
|
Описание
Анализатор спектра Rigol DSA1030A представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030A имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A для измерения S-параметров.
Особенности:
- диапазон частоты: от 9 кГц до 3 ГГц;
- мин. отображаемый средний уровень шума (DANL): -148 дБм;
- фазовый шум при отстройке от несущей 10 кГц: -88 дБн/Гц (типовое);
- полная погрешность амплитуды: <1.0 дБ;
- минимальное разрешение по частоте: 10 Гц;
- встроенный предусилитель (в базовой комплектации);
- следящий генератор 3 ГГц (в базовой комплектации);
- широкий выбор функций измерения и автоматических настроек;
- широкоэкранный дисплей 8.5 дюйма, с четким и ярким изображением, а также простой и понятный интерфейс;
- широкий выбор интерфейсов – LAN, USB-хост, USB-прибор, VGA или GPIB (не входит в базовую комплектацию);
- компактная конструкция с массой всего 6.2 кг.
Снят с производства
Замена: DSA832
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
9 кГц. |
|
Макс. частота
|
3 ГГц |
|
Мин. полоса пропускания
|
10 Гц. |
|
Макс. полоса пропускания
|
1 МГц. |
Характеристики
| Частота | |
| Частотный диапазон | 9 кГц…3 ГГц |
| Разрешение | 1 Гц |
| Температурная стабильность источника опорной частоты | ± 3х10-6 |
| Изменение погрешности источника опорной частоты | ± 3х10-6/год |
| Погрешность измерения частоты |
Разрешение маркера: ± полоса обзора / (кол. точек развертки-1) |
|
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
|
| Полоса обзора | Нулевая, 100 Гц…3 ГГц |
| Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) |
| Плотность фазовых шумов (центр. частота =500 МГц, RBW ≤1кГц) |
<-88 dBс/Гц @ 10 кГц <-100 dBс/Гц @ 100 кГц <-110 dBс/Гц @ 1 МГц |
| Полоса пропускания | |
|
Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ) |
10 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры |
| Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 |
| Погрешность установки полосы пропускания ПЧ | <5% |
| Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 |
| Амплитуда | |
| Диапазон измерения уровня | Уровень собственных шумов … +30 дБм |
| Тип детектора | нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый |
|
Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=10 Гц |
без предусилителя: 100 кГц…10 МГц: <-85 дБм-3 x (f/1 МГц) дБ, типично -125 дБм 10 МГц…2.5 ГГц: <-127 дБм+3 x (f/1 ГГц) дБ, типично -130 dBm 2.5 ГГц…3 ГГц: <-115 дБм с предусилителем: 100 кГц…1 МГц: <-103 дБм 1 МГц…10 МГц: <-103 дБм-3 x (f/1 МГц) дБ, типично -143 дБм 10 МГц… 2.5 ГГц: <-145 дБм +3 x (f/1 ГГц) дБ, типично -148 дБм 2.5 ГГц…3 ГГц: <-133 дБм |
| АЧХ |
без предусилителя: < 0,7 дБ : 100 кГц….3 ГГц с предусилителем: < 1,0 дБ : 1 МГц…3 ГГц |
| Аттенюатор |
Предел ослабления: 0…50 дБ, с шагом 1 дБ |
|
Погрешность переключения (центральная частота=50 МГц): < (0.3 + 0.01 x установленное значение аттенюатора) дБ |
|
|
Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 dBm, 20 ºC…30 ºC): ± 0.4 dB |
|
| Установка опорного уровня |
Диапазон: -100 дБм…+30 дБм с шагом 1 дБ |
| Разрешение логарифмической шкалы 0,01 дБ, линейной - 4 цифры | |
|
Погрешность измерения (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <3 ГГц, 20 ºC to 30 ºC) <1.0 дБ |
|
| Гармонические искажения 2-го порядка | SHI : +35 dBm |
| Интермодуляционные искажения 3-го порядка | TOI: +7 dBm (центральная частота>30 МГц) |
| Комбинационные искажения | <-60 дБс |
| Собственные комбинационные помехи | <-88 дБм, типично |
| Развертка | |
| Диапазон |
10 мс… 3000 с (нулевой обзор) 20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц) |
| Вход | |
| ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Максимальная постоянная составляющая: 50 В | |
| Максимально опасный уровень входного сигнала: 40 дБм (10 Вт) | |
| Точка компрессии усиления 1 дБ: >0 дБм (предусилитель выключен) | |
| Другие входы / выходы |
Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female) |
|
Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 mA -12.6 В, <10% при 150 mA |
|
|
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа N (female) Частота 10 Гц, уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень |
|
|
USB Host 2.0 USB Device 2.0 |
|
|
VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz |
|
| Запуск | |
| Источник запуска | свободный, видео, внешний |
| Внешний запуск | 5 В TTL уровень |
| Трекинг-генератор | |
| Диапазон | 9 кГц...3 ГГц |
| Выходной уровень | -20 дБм...0 дБм |
| Общие данные | |
| Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов |
| Поддержка принтера | Протокол PictBridge |
| Удаленное управление |
USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 |
| Демодулятор | АМ/ЧМ модуляция |
| Напряжение питания |
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3 часа : |
| Потребляемая мощность |
35 Вт, типично; 60 Вт, масимально |
| Габаритные размеры | 399 x 223 х 159 мм |
| Масса | 6,2 кг (без батарей); 7,4 кг (с батареей) |
| Внутренняя память данных |
Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт |
| Рабочая температура | 5 ºC …40 ºC |
| Отображение | |
| Логарифмическая шкала: | 1 дБ…200 дБ |
| Линейная шкала: | 0 до опорного уровня |
| Количество точек: | 601 (нормальный), 751 (полный экран) |
| Количество графиков: | 3 + основная |
| Тип детектора: | Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average |
| Операции над графиками: | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка, A-B, A+константа, A-константа. |
| Единицы измерения: | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Расширенные измерения | измерение мощности в основном канале |
| измерение занимаемой полосы | |
| соотношение мощностей в смежных каналах | |
| измерение мощности во временной области при нулевой полосе пропускания | |
| измерение мощности в полосе между двумя максим. точками | |
| измерение отношения сигнал/шум измерение гармонических искажений | |
| измерение интермодуляционных искажений | |
| тестирование в пределах | |
Быстрый просмотр
Быстрый просмотр
Уточняйте наличие
Артикул: x-09020
Цена по запросу
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Комплектация
Стандартная комплектация
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
- CD-ROM (руководство пользователя, руководство по программированию)
Дополнительная комплектация
- адаптер USB-GPIB
- трекинг-генератор DSA1030-TG (устанавливается на заводе)
- комплект аксессуаров DSA Utility Kit
- крышка для переднюю панель DSA1000-FPCS
- мост для измерения КСВН VB1020
- мост для измерения КСВН VB1040
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
