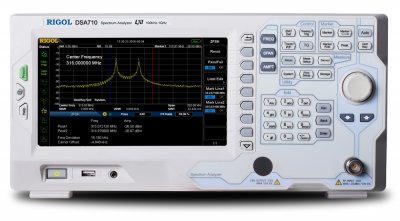

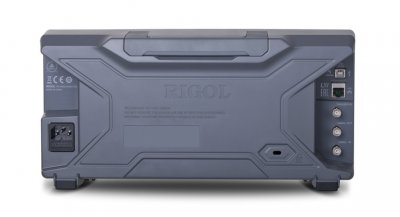

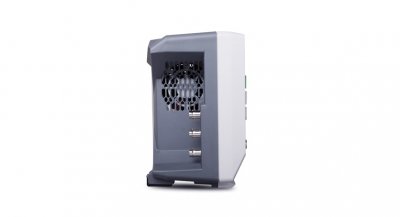

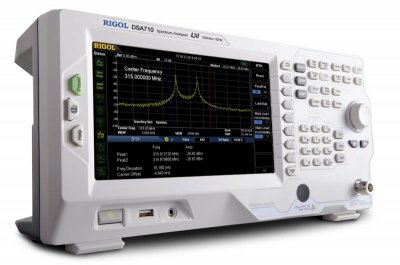

Анализатор спектра Rigol DSA710

Артикул: x-09348

Анализатор спектра Rigol DSA700 - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA700 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а также позволяет выполнять непрерывный захват сигналов.

Подробнее

247 619 руб./шт

После авторизации

210 476 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Опции и аксессуары

Быстрый просмотр

Мягкая сумка Rigol BAG-G1

Уточняйте наличие

21 393 руб./шт

- +

В корзину

Быстрый просмотр

Аттенюатор Rigol lATT03301H

В наличии

31 116 руб./шт

- +

В корзину

Быстрый просмотр

Программное обеспечение Rigol Ultra Spectrum

В наличии

35 006 руб./шт

- +

В корзину

Быстрый просмотр

Комплект адаптеров Rigol RF Adaptor Kit

В наличии

44 730 руб./шт

- +

В корзину

Быстрый просмотр

Комплект адаптеров Rigol RF CATV Kit

Уточняйте наличие

56 399 руб./шт

- +

В корзину

Быстрый просмотр

Программное обеспечение Rigol S1210

В наличии

71 958 руб./шт

- +

В корзину

Быстрый просмотр

Набор зондов ближнего поля Rigol NFP-3

В наличии

71 958 руб./шт

- +

В корзину

Быстрый просмотр

Опция расширенных измерений Rigol DSA800-AMK

В наличии

77 792 руб./шт

- +

В корзину

Быстрый просмотр

Комплект аксессуаров Rigol RF Attenuator Kit

В наличии

71 958 руб./шт

- +

В корзину

Быстрый просмотр

Опция для ЭМИ измерений Rigol EMI-DSA800

В наличии

89 461 руб./шт

- +

В корзину

Быстрый просмотр

Комплект аксессуаров Rigol DSA Utility Kit

В наличии

108 909 руб./шт

- +

В корзину

Быстрый просмотр

USB-GPIB Интерфейс Rigol

В наличии

46 675 руб./шт

- +

В корзину

Описание

DSA710 - анализатор спектра реального времени с диапазоном частот 100 кГц - 1 МГц и полосой пропускания 100 Гц - 1 МГц. Это производительный прибор лабораторного класса - подходит настольного размещения благодаря компактности и небольшому весу, легко перемещается благодаря удобной ручке для переноски, имеет эргономично расположенные органы управления на передней панели и 8-дюймовый экран. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу анализатора спектра общего назначения, а также опционального измерителя электромагнитных помех и возможностью захватов сигналов.

В арсенале прибора заложено много интересных измерительных функций, также разработано большое количество совместимых аппаратных и программных опций, а также аксессуаров, которые позволят наращивать измерительные возможности анализатора и по максимуму использовать его технический потенциал. Несмотря на бюджетную стоимость, DSA710 отлично подойдет для разработки, производства и измерений электронных компонентов и устройств в лабораторных, а также в составе сервисной службы или для обучения.

Особенности и преимущества:

Диапазон частот от 100 кГц до 1 ГГц
Низкий отображаемый средний уровень собственных шумов (DANL): <-130 дБм (тип.)
Низкий уровень фазового шума: < -80 дБн/Гц (тип.)
Погрешность измерения амплитуды:<1.5 дБ
Минимальное разрешение по частоте (RBW) 100 Гц
Опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, что бы предотвратить пропуск события.
Большое количество измерительных функций
Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
Программное обеспечение для ПК (опция)
Экран 8 дюймов
Большой выбор опций и аксессуаров
Компактный размер и малый вес

Характеристики

Мин. частота	100 кГц.
Макс. частота	1 ГГц.
Мин. полоса пропускания	100 Гц.
Макс. полоса пропускания	1 МГц.
Тип	Анализатор спектра

Характеристики

Частота
Частотный диапазон	100 кГц…1 ГГц
Разрешение	1 Гц
Начальная калибровочная точность	<± 1х10-6
Температурная стабильность источника опорной частоты	<± 2х10-6
Изменение погрешности источника опорной частоты	<± 2х10-6/год
Погрешность измерения частоты	Разрешение маркера: полоса обзора / (кол.точек развертки-1)
Погрешность измерения частоты	Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты	Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц Погрешность: ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора	Нулевая, 100 Гц…1 ГГц
Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов	<-80 дБн/Гц @ 10 кГц <-100 дБн/Гц @ 100 кГц
Полоса пропускания
Полоса пропускания ПЧ (-3 дБ )	100 Гц… 1 МГц, с шагом 1-3-10
Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)	200 Гц, 9 кГц, 120 кГц
Избирательность фильтров по уровням (60 дБ/3 дБ)	<5:1
Погрешность установки полосы пропускания ПЧ	<5%
Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
Амплитуда
Диапазон измерения уровня	Уровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ)	50 В (постоянное напряжение) +20 дБм (100 мВт) мощность непрерывного сигнала +30 дБм (1 Вт) макс. опасный уровень
Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц	без предусилителя: 100 кГц…1 МГц: <-90 дБм, типично -110 дБм 1 МГц…1 ГГц: <-100 дБм, типично -110 дБм с предусилителем: 100 кГц…1 МГц: <-110 дБм-, типично -130 дБм 1 МГц…1 ГГц: <-120 дБм, типично -130 дБм
Частотный отклик (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)	без предусилителя: < 0,7 дБ с предусилителем: < 1,0 дБ
Аттенюатор	Предел ослабления: 0…30 дБ, с шагом 1 дБ
Аттенюатор	Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ): < 0,5 дБ
Абсолютная амплитудная погрешность (центральная частота =50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)	± 0.4 дБ
Установка опорного уровня	Диапазон: -100 дБм…+20 дБм с шагом 1 дБ
	Разрешение логарифмической шкалы 0,01 дБ, линейной - 4 цифры
	Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <1,5 дБ
Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	SHI : +40 дБм
Интермодуляционные искажения 3-го порядка (центральная частота≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ)	TOI: +10 дБм (центральная частота>30 МГц)
Проникновение центральной частоты Побочные сигналы	<-60 дБн
Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ)	<-88 дБм, типично
Переключение разрешения по полосе пропускания (относит. 1 кГц RBW)	<0,1 дБ
Логарифмическая шкала	1 дБ…200 дБ
Линейная шкала	0 до опорного уровня
Количество точек	601
Количество графиков	3 + основной
Тип детектора	Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения Квази-пиковый (опция DSA800-EMI)
Операции над графиками	очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть
Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Развертка
Диапазон	10 мс… 1000 с (нулевой обзор) 20 мкс ….1000 с (100 Гц ≤ полоса обзора ≤ 1 ГГц)
Предусилитель
Усиление 100 кГц…1 ГГц	20 дБ (штатно)
Непрерывный захват сигнала (опция SSC-DSA)
Диапазон измерения	202 кГц
Скорость измерения	650 спектр/с
Входы/выходы
ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
Вход / выход опорного генератора	Соединитель типа BNC (female) Импеданс 50 Ом (типичное) Вход 10 МГц: Частота 10 МГц±5 ppm уровень 0 дБм…10 дБм Выход 10 МГц: Частота 10 МГц уровень +3 дБм…10 дБм, +8 дБм типично
Вход внешнего запуска	Соединитель типа BNC (female) Импеданс 1 кОм (типичное)
Интерфейсы коммуникационные	USB Host 2.0 USB Device 2.0 LAN (LXI core 2011) GPIB опция, через соединитель USB-GPIB
Запуск
Источник запуска	свободный, видео, внешний
Внешний запуск	5 В TTL уровень
Общие данные
Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
Поддержка принтера	Протокол PictBridge
Сохранение в память	USB флэш устройство (не идет в комплекте) Встроенный флэш диск
Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
Потребляемая мощность	35 Вт, типично; 50 Вт, масимально
Габаритные размеры	361,6 x 178,8 х 128 мм
Масса	4,25 кг
Рабочая температура	0 ºC …50 ºC
Относит. влажность	≤95% (0 ºC …30 ºC) ≤75% (30 ºC …40 ºC)

Расширенные измерения	ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
	измерение мощности в основном канале (опция DSA800-AMK)
	измерение занимаемой полосы (опция DSA800-AMK)
	соотношение мощностей в смежных каналах (опция DSA800-AMK)
	измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
	измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
	измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
	измерение гармонических искажений (опция DSA800-AMK)
	измерение TOI (опция DSA800-AMK)
	непрерывный захват сигнала (опция SSC-DSA)
