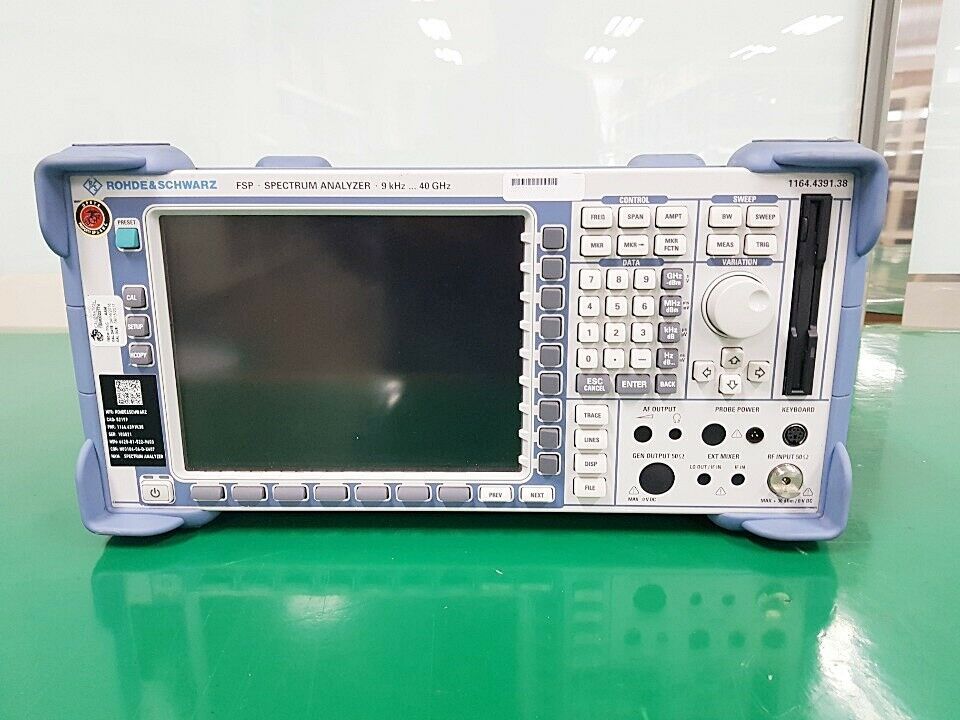

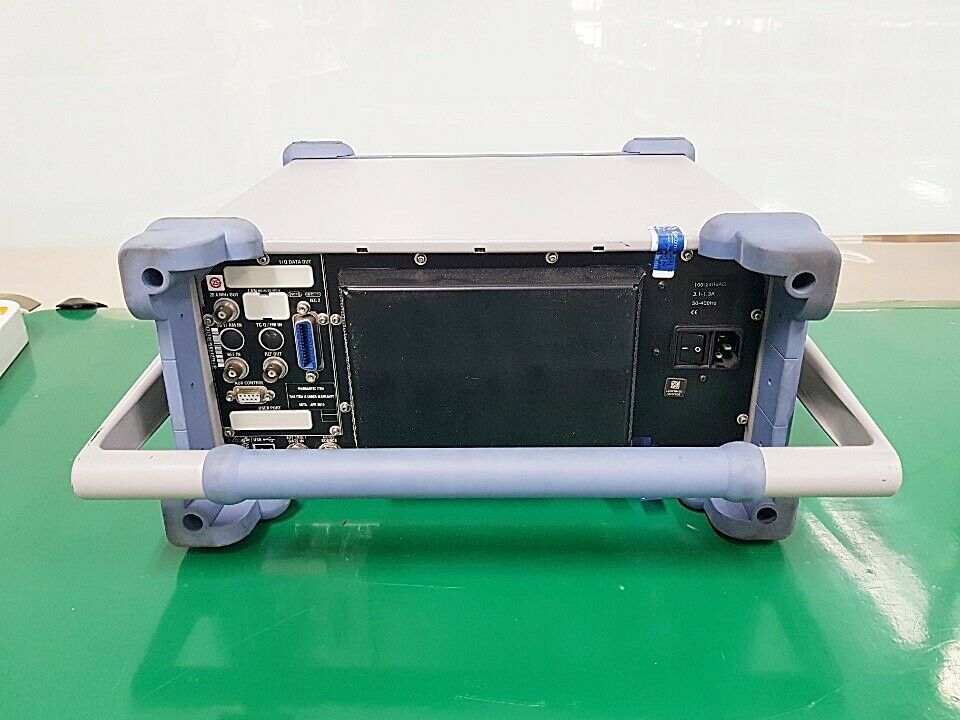

Анализатор спектра Rohde & Schwarz FSP 9 кГц - 40GHz

Анализатор R&S FSP – идеальный партнер для разработчиков и производителей, обладающий самой малой погрешностью уровня в своем классе и превосходными ВЧ-характеристиками. Прибор отличается новейшими измерительными функциями и использует проверенные технологии в совокупности с совершенно новой аппаратной концепцией, что обеспечивает революционную производительность, надежность и простоту в обслуживании.

 Технические данные:

Анализатор R&S FSP – идеальный партнер для разработчиков и производителей, обладающий малой погрешностью уровня и превосходными ВЧ-характеристиками.

ВЧ-характеристики:

• Средний уровень собственных шумов (DANL): тип. Значение -155 дБмВт (1 Гц) без предусилителя
• Фазовый шум: тип. значение -113 дБн/Гц при отстройке 10 кГц от центральной частоты 500 МГц
• Фазовый шум: тип. значение -145 дБн/Гц при отстройке 10 МГц от центральной частоты 500 МГц
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI): тип. значение 10 дБмВт
• Точка компрессии на 1 дБ: 0 дБмВт

Измерение фазового шума анализатором R&S FSP

Погрешность измерения:

• Суммарная погрешность измерения уровня: 0,5 дБ на частотах до 3,6 ГГц
• Погрешность вследствие нелинейности: менее 0,2 дБ до уровня -70 дБ

Нелинейность отображения при полосе разрешения до 100 кГц (измерение по 30 приборам)

Преобразователь IQ с понижением частоты:

• ПЧ-дискретизатор с разрешением 12 бит и частотой дискретизации 32 МГц (ПЧ 20,4 МГц)
• Память IQ на 2x128 тыс. отсчетов

Быстродействие:

• Время развертки в частотной области 2,5 мс
• Время развертки во временной области 1 мкс
• До 70 измерений в секунду в режиме дистанционного управления по шине GPIB
• До 80 измерений в секунду в ручном режиме работы (частота обновления экрана)

 Функции:

• Полный набор детекторов (Максимально-пиковый, минимально-пиковый, автопиковый, отсчетов, среднеквадратического значения, среднего значения, квазипиковый)
• Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов
• Измерение мощности в соседнем канале для сигналов с несколькими несущими при различном разносе между ними
• Измерение мощности в соседнем канале для сигналов с несколькими несущими, поддержка до 12 соседних каналов, функция удержания максимума
• Автоматические процедуры для измерения TOI, OBW, фазового шума, ACPR и коэффициента амплитудной модуляции
• Измерение гармонических искажений
• Функции CCDF и APD (возможность использования % по оси Y)
• Редактируемые предельные линии с индикацией их соблюдения НОРМА/НАРУШЕНИЕ

Измерение дополнительной интегральной функции распределения (CCDF) сигнала WCDMA

Измерение мощности в соседнем канале во временной области: функция FAST ACP

Измерение точки пересечения по интермодуляционным составляющим 3-го порядка (TOI)

Измерение мощности пакетного сигнала (вверху)
Определение занимаемой полосы частот (внизу)

Измерение коэффициента модуляции АМ-сигнала

Характеристики фильтров разрешения:

• Цифровые фильтры с полосой от 10 Гц до 100 кГц (с шагом перестройки 1,3,10)
• Аналоговые фильтры с полосой от 300 кГц до 10 МГц (с шагом перестройки 1,3,10)
• 39 канальных фильтров с полосой от 100 Гц до 5 МГц
• RRC-фильтры (IS-136, TETRA, WCDMA)
• Стандартные фильтры электромагнитных помех
• БПФ-фильтры с полосой от 1 Гц до 30 кГц

Сравнение времени развертки для полосы обзора 200 кГц при использовании цифровых фильтров и БПФ-фильтров

Сравнение канального фильтра (с полосой 1 МГц) с обычным 1 МГц фильтром разрешения

• Аттенюатор с шагом настройки 10 дБ (5 дБ с опцией FSP-B25)
• Опция электронного аттенюатора и предусилителя
• Синхронизация по уровню ПЧ с чувствительностью по уровню смесителя до -50 дБмВт
• Функция стробируемого запуска
• Полный набор функций маркера: Фазовый шум, шум, вниз/вверх на n дБ, список пиковых значений, частотомер (0,1 Гц за 30 мс)
• Встроенный следящий генератор с поддержкой развертки по мощности
• Управление внешним генератором (обратная развертка)
• Расширение диапазона частот с помощью внешних смесителей с поддержкой смещения настройки во время отображения измерительной кривой
• Набор команд GPIB, совместимый с HP 859x/8566/8591E/71100C/71200C/71209C
• Набор команд GPIB, совместимый с FSEx/FSIQ
• Режим работы по списку, обеспечивающий очень быструю работу по шине GPIB
• Ethernet-интерфейс (100 Base T)
• Цветной ЖК-дисплей SVGA, 21 см
• Режим разделенного экрана
• Работа под управлением ОС Embedded XP: Простое документирование измерений. Дистанционное управление рабочим столом. Совместимость (драйверы принтеров, сеть и т.п.)
• Интерфейсы: GPIB, RS-232-C, LAN (опция), USB
• Поддержка стандарта дистанционного управления VXI-11
• Широкий набор прикладного встроенного ПО, включая измерение мощности в кодовой области для стандартов связи 3 GPP: Bluetooth, GSM/EDGE 3 GPP WCDMA, HSDPA, TD-SCDMA, CDMA2000, 1xEV-DV, 1xEV-DO, WLAN 802.11a (ограниченный спектр OFDM), Измерение коэффициента шума и усиления, Измерительный демодулятор ЧМ/ФМ/АМ, Измерение фазового шума, Измерения с датчиком мощности. Поддерживаются датчики R&S NRP-Z11, Z21, Z22, Z23, Z24, Z51, Z55, Z81, Z91, внешние измерители мощности R&S NRVD, HP EPM, HP 437B, HP438A и делители мощности,
