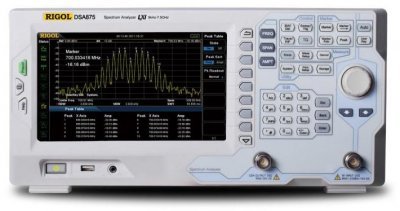

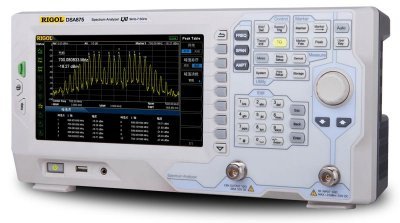

Анализатор спектра с опцией трекинг-генератора Rigol DSA875-TG
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы сигналов и спектра
-Анализатор спектра с опцией трекинг-генератора Rigol DSA875-TGАвтотестерыАнализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Анализатор спектра Rigol DSA875-TG представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA875-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA875-TG для измерения S-параметров.
Подробнее
1 013 035 руб./шт
Уточняйте наличие
Нашли дешевле?
-
+
В корзинуВ корзине
Купить в 1 клик
Рассчитать доставку
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
Описание
DSA875-TG - лабораторный анализатор спектра для настольного размещения. Данная модель имеет встроенный трекинг-генератор, полосу пропускания 10 Гц – 1 МГц и диапазон частот от 9 кГц до 7.5 ГГц.
Данный анализатор имеет комбинированный функционал нескольких приборов:
- анализатор спектра общего назначения,
- трекинг-генератор,
- измеритель электромагнитных помех (опция).
Особенности и преимущества:
- Диапазон частот от 9 кГц до 7.5 ГГц
- Низкий отображаемый средний уровень собственных шумов (DANL): <-161 дБм (тип.)
- Низкий уровень фазового шума: < -98 дБн/Гц (тип.)
- Погрешность измерения амплитуды:<0.8 дБ
- Минимальное разрешение по частоте (RBW) 10 Гц
- Трекинг-генератор до 7,5 ГГц
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Приложение для измерения КСВН (опция)
- Программное обеспечение для ПК
- Экран 8 дюймов
- Большой выбор опций и аксессуаров
- Компактный размер и малый вес
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц. |
Макс. частота
|
7,5 ГГц |
Мин. полоса пропускания
|
10 Гц. |
Макс. полоса пропускания
|
1 МГц. |
Характеристики
Рабочий диапазон частот | От 9 кГц до 7,5 ГГц |
Параметры встроенного источника опорной частоты | |
Опорная частота | 10 МГц |
Точность при калибровке | <1 ppm |
Температурная стабильность в диапазоне от 0℃ до 50℃ с опорным уровнем 25 ℃ | <0,5 ppm |
Старение | <1 ppm/год |
Режим анализатора спектра общего назначения (GPSA) | |
Точность определения частоты | |
Разрешение | span / (кол-во точек развертки-1) |
Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
Счетчик частоты | |
Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
Полоса обзора (Span) | |
Диапазон | 0 Гц, от 100 Гц до макс. частоты |
Погрешность | ± span / (кол. точек развертки-1) |
Фазовый шум (fцентр =1 ГГц, при температуре от 20 до 30 °C) | |
Отстройка 10 кГц | <-98 дБн/Гц (тип.) |
Отстройка 100 кГц | <-100 дБн/Гц (тип.) |
Полоса пропускания (RBW) | |
Разрешение ПЧ RBW (-3 дБ) | От 10 Гц до 1 МГц, с шагом 1-3-10 |
Точность RBW | <5%(ном.) |
Избирательность (60 дБ:3 дБ) | <5(ном.) |
Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
Параметры измерения амплитуды | |
Измерение уровня (fцентр ≥ 10 МГц) | От среднего уровня собственных шумов (DANL) до +20 дБм |
Максимальный входной уровень | |
Постоянное напряжение | 50 В |
Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
Перегрузка | +30 дБм (1 Вт) |
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
без предусилителя | |
9 кГц...100 кГц | <-110 дБм (тип.) |
100 кГц...5 МГц | <-125 дБм, <-128 дБм (тип.) |
5 МГц…3,2 ГГц | <-130 дБм, <-134 дБм (тип.) |
3,2 ГГц…6,0 ГГц | <-126 дБм, <-130 дБм (тип.) |
6,0 ГГц…7,5 ГГц | <-121 дБм, <-125 дБм (тип.) |
с предусилителем | |
9 кГц...100 кГц | <-142 дБм (тип.) |
100 кГц...5 МГц | <-142 дБм, <-145 дБм (тип.) |
5 МГц…3,2 ГГц | <-147 дБм, <-151 дБм (тип.) |
3,2 ГГц…6,0 ГГц | <-143 дБм, <-147 дБм (тип.) |
6,0 ГГц…7,5 ГГц | <-138 дБм, <-142 дБм (тип.) |
Параметры отображаемого уровня | |
Логарифмическая шкала | От 1 до 200 дБ |
Линейная шкала | 0 до опорного уровня |
Количество точек | 601 |
Количество графиков | 3+математические трассы |
Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
Линейность частотной характеристики | |
без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
100 кГц…1,5 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
1,5 ГГц…3,2 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
3,2 ГГц…7,5 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
с предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
100 кГц…1,5 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
1,5 ГГц…3,2 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
3,2 ГГц…7,5 ГГц | <0,9 дБ; <0,3 дБ (тип.) |
Параметры встроенного аттенюатора | |
Диапазон ослабления | от 0 до 30 дБ, с шагом 1 дБ |
Погрешность переключения (fцентр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C): | <0,3 дБ |
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
Установка опорного уровня | |
Логарифмическая шкала | От - 100 дБм до +20 дБм с шагом 1 дБ |
Линейная шкала | 4 разряда |
Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
Параметры встроенного предусилителя | |
Частотный диапазон | От 100 кГц до 7,5 ГГц |
Коэффициент усиления | 17 дБ |
Погрешность измерения уровня | |
(достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) |
<0,8 дБ (ном.) |
КСВН по входу (аттенюатор ≥10 дБ) | |
От 300 кГц до 3,2 ГГц | <1,5 дБ |
От 3,2 ГГц до 7,5 ГГц | <1,8 дБ |
Искажения | |
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,) |
+45 дБм |
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
+11 дБм, тип. +15 дБм |
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ) |
>0 дБм |
Развертка (Sweep) | |
Время развертки | Нулевой обзор от 20 мкс до 7500 с Полоса обзора ≥100 Гц от 1 мс до 1500 с |
Погрешность времени развертки | Нулевой обзор (sweep > 1 мс) 5% Полоса обзора ≥ 100 Гц,5% |
Тип запуска | непрерывный, одиночный |
Триггер | |
Источник | свободный, внешний , видео |
Внешний уровень запуска | 5 В TTL уровень |
Трекинг-генератор | |
Диапазон частот | От 100 кГц до 7,5 ГГц |
Динамический диапазон | -40 до 0 дБм |
Разрешение по амплитуде | 1 дБ |
Равномерность АЧХ (отн. 50 МГц) | ± 3 дБ (ном.) |
Входы/Выходы | |
ВЧ вход | Разъем N-типа (female) Импеданс 50 Ом |
Вход / Выход внутреннего источника опорного сигнала | Частота 10 МГц Выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
Вход / Выход внешнего источника опорного сигнала | Частота 10 МГц ± 5 ppm Выходной уровень от 0 дБм до +10 дБм, Разъем BNC-тип (female) Импеданс 50 Ом |
Вход внешнего запуска 1 | Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень |
Общие данные | |
Дисплей | 8" TFT экран, 800 х 480 пикселей |
Память | Внутренняя: флэш-память Внешняя: USB-флэш накопитель |
Интерфейсы | USB, LAN, GPIB |
Электропитание | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
Диапазон рабочих температур | от 0 до 50 °C |
Габаритные размеры | 361.6 x 178.8 х 128 мм |
Масса | 5,15 кг |
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Комплектация
- анализатор спектра
- краткое руководство
- кабель питания
