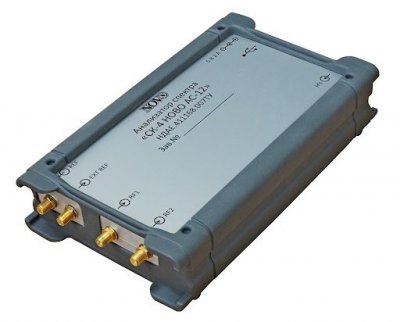

Анализатор спектра «СК-4 НОВО АС-12»

Артикул: x-07037

Анализатор для измерения параметров спектра высокочастотных радиотехнических сигналов. Используется при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.

Подробнее

1 996 000 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор представляет собой автоматически перестраиваемый супергетеродинный приемник, который производит предварительную фильтрацию и усиление входного радиосигнала, его перенос на промежуточную частоту (далее - ПЧ), фильтрацию на ПЧ, детектирование, аналого-цифровое преобразование, цифровую сигнальную обработку и последующее отображение амплитуд спектральных компонент в зависимости от частоты в виде спектрограмм.

Конструкция анализатора:

Конструктивно анализатор выполнен в виде моноблока в металлическом корпусе. На корпусе анализатора расположены:

на передней панели коаксиальные SMA разъемы входа EXT REF и выхода REF опорного сигнала 10 МГц; два коаксиальных SMA разъема входов высокочастотного сигнала RF1 и RF2 (входы RF1 и RF2 равнозначны);
на задней панели коаксиальный SMA разъем - вход низкочастотного сигнала в диапазоне от 0 Гц до 20 кГц;
розетка интерфейса USB B;
вилка соединителя для подключения блока питания 6 В постоянного тока.

Управление анализатором:

Управление анализатором обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки генераторов не входит) используется персональный компьютер (далее - ПК). Установленные характеристики обеспечиваются по основным входам анализатора.

Системные требования к ПК:

процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше; 2 ядра и выше; 1,8 ГГц и выше;
4 Гб и более оперативной памяти;
500 Мб свободного места на жестком диске;
операционная система Windows™ 7, Windows™ 8 или Windows™ 10;
наличие свободного USB порта.

Особенности и преимущества:

является полностью отечественным устройством, начиная от схемотехнического решения и заканчивая воплощением в «железе»;
низкий уровень шумов в диапазоне от 10 кГц до 10 ГГц;
высокая точность измерения амплитуды входного сигнала (± 1 дБ) во всем диапазоне частот;
малые габариты и вес.

Характеристики

Тип	Анализатор спектра радиочастот

Характеристики

Диапазон частот входного сигнала, МГц	от 0,009 до 14500
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора	±1∙10-6
*Максимальный измеряемый уровень входного сигнала (уровень компрессии 1 дБ), дБм, не менее**	5, не менее
Пределы допускаемой погрешности измерения уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц), дБм	±1
Средний отображаемый уровень собственных шумов: в диапазоне частот от 10 кГц до 100 МГц, дБм/Гц в диапазоне частот от 100 до 6000 МГц, дБм/Гц в диапазоне частот от 6000 до 10000 МГц, дБм/Гц	минус 155, не более минус 160, не более минус 155, не более
Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц***	минус 120, не более
Минимальная частотная полоса пропускания измерительного фильтра, Гц	1,5
Время установления рабочего режима, ч, не менее	1
Масса, г, не более	750
Габаритные размеры (без защитной рамки), мм, не более ширина высота длина	110 33 203
Напряжение питания, В	от 6 до 6,5
Диапазон частот	от 9 кГц до 14,5 ГГц

Комплектация

Основной блок
Рамка защитная резиновая
Блок питания
Кабель USB A(m) - USB B(m)
ПО на оптическом/электронном носител
