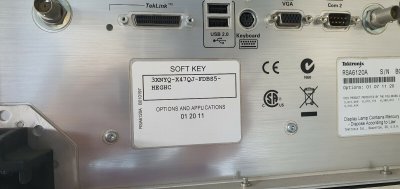

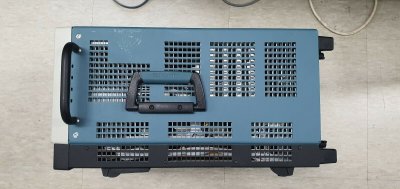

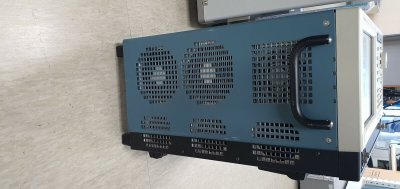

Анализатор спектра Tektronix RSA 6120A

Спец.цена

Госреестр

Артикул: x-10401

Анализатор спектра Tektronix RSA 6120A 9 кГц - 20GHz.

Подробнее

3 023 192 руб./шт

7 030 679 руб.

-57%

Экономия 4 007 487 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализаторы серии RSA6000 пришли на смену традиционно используемым анализаторам сигналов - они обеспечивают достоверность измерений и набор функций, необходимых для решения повседневных задач. Cтандартное время перехвата TOI 20 дБм иDANL -151 дБм/Гц при частоте 2 ГГц обеспечивают динамический диапазон, необходимый для сложных измерений спектра. Все анализы подвергаются предварительной селекции и не имеют зеркальных помех.

Возможности:

Уровень составляющих третьего порядка +20 дБм при частоте 2 ГГц, типовое значение.
Отображаемый средний уровень шума - 151 дБм/Гц при частоте 2 ГГц (-170 дБм/Гц при включенном предусилителе, типовое значение) позволяет осуществлять поиск сигналов низкого уровня.
Точность абсолютной амплитуды ±0,5 дБ до 3 ГГц для высокого уровня достоверности измерений.
Предварительная селекция и подавление зеркального канала обеспечивают широкий динамический диапазон в любой полосе захвата.
Высокая скорость свипирования и разрешающая способность: частота свипирования 1 ГГц в полосе обзора 10 кГц менее чем за 1 секунду.
Запуск по переходным процессам минимальной длительностью 10,3 мкс в частотной области и 20 нс во временной.
Все сигналы в полосе обзора до 110 МГц захватываются в память.
Длительность записи до 1,7 с при полосе обзора 110 МГц позволяет проводить полный анализ сигналов без многократных захватов.
Возможность подключения пробников TekConnect

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц.
Макс. частота	20 ГГц

Характеристики

Частотные характеристики
Диапазон частот	от 9 кГц до 20 ГГц (RSA6120A)
	от 9 кГц до 14 ГГц (RSA6114A)
	от 9 кГц до 6,2 ГГц (RSA6106A)
Разрешение установки средней частоты	0,1 Гц
Точность считывания маркера частоты	±(RExMF+ 0,001x промежуток +2) Гц
RE	Погрешность опорной частоты
MF	Частота маркера (Гц)
Точность полосы обзора	±0,3% (в автоматическом режиме)
Опорная частота
Исходная точность приCal	1x 10-7 (после прогрева в течение 10 минут)
Изменение точности в течение дня	1 x 10-9 (после 30 дней эксплуатации)
Изменение точности в течение 10 лет	3 x 10-7 (после 10 лет эксплуатации)
Температурный дрейф	2 x 10-8 (от 0 до 50 °C)
Эталонный уровень выхода	>0 дБм (выбран внутренний эталон)
Эталонный уровень выхода (проходной вход)	0 дБ номинальный коэффициент усиления от внешнего эталонного входа до эталонного выхода, макс. выходное значение + 15 дБм
Входные частоты внешнего эталона	от 1 до 25 МГц (с шагом 1 МГц) +1,2288 МГц, 4,8 МГц, 19,6608 МГц
Требования к входной частоте внешнего эталона	Должна находиться в пределах ±3x 10-7 установленной входной частоты
Паразитные влияния	< -80dBc (децибелов ниже несущей) в пределах смещения 100 кГц
Диапазон входного уровня	от -10 дБм до + 6 дБм
Запуск
Режим обнаружения	одиночный или непрерывный, свободный или с запуском
Источник события запуска	Запуск 1 (на передней панели), запуск 2/шлюз (на задней панели), линия
Типы запуска	по частотной маске (Опция 02) DPXDensity, рант, по временным параметрам (Опция 200)
Настройка запуска	Положение точки запуска устанавливается от 1 до 99% общей длины захвата
Комбинационная логика запуска	Запуск 1 и запуск 2/шлюз могут устанавливаться как события запуска.
Характеристики анализа и РЧ спектра
Полоса пропускания
Диапазон разрешения полосы пропускания (анализ спектра)	от 1 Гц до 5 МГц (1,2,3,5 последовательно, автоматическое сочетание) или выбирается пользователем (произвольный)
Форма полосы разрешения	от 1 Гц до 5 МГц - гауссово приближение, форм-фактор 4:1:1 (60:3 дБ) ±10%, типичное значение
Точность полосы разрешения	от 1 Гц до 5 МГц ±1% режим автоматического сочетанияRBW (полоса разрешения)
Другие типы полос разрешения	Окно Кайзера (RBW), -6 дБMil, CISPR, окно Blackman-Harris 4B, одинаковое окно (нет), окно с плоской вершиной (CW ампл.) окно Хенинга
Полоса пропускания видео
Полоса пропускания видео	1 Гц до 5 МГц + широко открытый
Макс. RBW/VBW	10000:1
Мин. RBW/VBW	1:1 + широко открытый
Разрешение	5% от вводимой величины
Точность (типовая)	±10%
Полоса пропускания во временной области (амплитуда в зависимости от времени)
Диапазон полосыпропускания во временной области	Мин. 1/10 до 1/10,000 от полосы пропускания, 1 Гц Минимальный
Форма полосы пропускания во временной области	<10 МГц, приблизит. по Гауссу, фактор формы 4.1:1 (60:3 дБ) ±10%, стандартная 20 МГц (60 МГц, опция 110), фактор формы <2.5:1 (60:3 дБ) стандартная
Точность полосы пропускания во временной области	1 Гц до 20 МГц и (>20 МГц до 60 МГц опция 110), ±10%
Минимальные установки разрешения полосы пропускания (RBW) анализа спектра относительно полосы обзора
>10MГц	100 Гц
>1 МГц до 10 МГц	10 Гц
<1 МГц	1 Гц
Уровень фазовых шумов,dBc/Гц при центральной частоте 1 ГГц
Отстройка	Номинальное/типичное значение
100 Гц	-80/-86
1 кГц	-100/-106
10 кГц	-106/-110
100 кГц	-107/-113
1 Мгц	-128/-134
10 Мгц	-134/-142
Отображаемый средн. уровень шума, предусилитель ОТКЛ.
Частота	Номинальное/типичное значение
от 9 кГц до 10 МГц	-97 дБм/Гц /-100 дБм/Гц
>10 МГц до 100 МГц	-147 дБм/Гц /-149 дБм/Гц
>100 МГц до 2,3 ГГц	-149 дБм/Гц /-151 дБм/Гц
>2,3 ГГц до 4 ГГц	-147 дБм/Гц /-149 дБм/Гц
>4 ГГц до 6,2 ГГц	-143 дБм/Гц /-145 дБм/Гц
Только для RSA6114A
от 4 ГГц до 7 ГГц	-143 дБм/Гц /-145 дБм/Гц
>7 ГГц до 14 ГГц	-135 дБм/Гц /-137 дБм/Гц
Только для RSA6120A
От 6,2 ГГц до 17,5 ГГц	-143 дБм/Гц /-145 дБм/Гц
От 17,5 ГГц до 20 ГГц	-138 дБм/Гц /-137 дБм/Гц
Отображаемый средн. уровень шума, предусилитель ВКЛ. (Опция 01)
Частота	Номинальное/типичное значение
от 10 МГц до 80 МГц	-160 дБм/Гц /-170 дБм/Гц
>80 МГц до 1 ГГц	-165 дБм/Гц /-170 дБм/Гц
от 1 ГГц до 2 ГГц	-166 дБм/Гц /-170 дБм/Гц
от 2 ГГц до 3 ГГц	-164 дБм/Гц /-170 дБм/Гц
