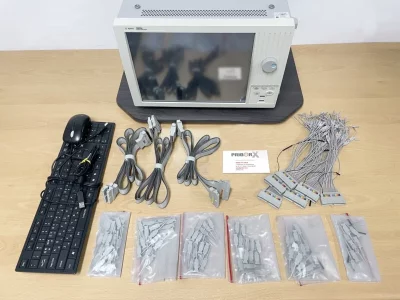

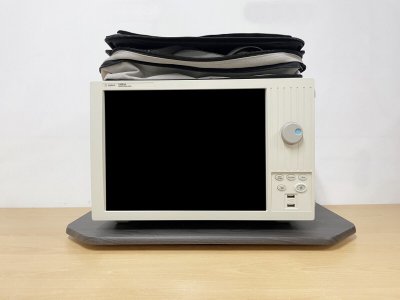

Портативный логический анализатор Agilent 16803A (демонстрационный)

Спец.цена

Госреестр

Артикул: d-09921

Портативный логический анализатор Agilent 16803A обладает функцией Timing Zoom с разрешающей способностью 250 пс и частотой 4 ГГц, что позволяет быстро обнаруживать трудноуловимые нарушения временных соотношений без необходимости двойного набора пробников. Устройство оснащено 15-дюймовым экраном с возможностью сенсорного управления, что обеспечивает удобство навигации и просмотра данных.

Подробнее

1 350 934 руб./шт

2 936 813 руб.

-54%

Экономия 1 585 879 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Портативный логический анализатор Agilent 16803A - это высокоточное устройство, обладающее рядом уникальных функций. Одной из главных особенностей данного анализатора является его разрешающая способность, которая составляет всего 250 пикосекунд (пс). Это позволяет быстро и точно обнаруживать даже самые незначительные нарушения временных соотношений, не требуя использования двойного набора пробников.

Анализатор Agilent 16803A оснащен большим 15 дюймовым экраном, что облегчает навигацию и просмотр данных. Сенсорный экран (опционально) позволяет еще больше ускорить эти процессы. Программа View Scope коррелирует данные измерений логического анализатора и осциллографа во времени, упрощая поиск и устранение неисправностей в аналоговых и цифровых системах. Прибор доступен в нескольких моделях, которые различаются количеством каналов (34-204), объемом памяти (до 32 MB) и наличием генераторов кодов.

Все модели поддерживают широкий спектр опций, таких как динамический пробник FPGA, цифровой векторного анализ и совместимость с различными процессорами и интерфейсами. Портативный логический анализатор Agilent 16803A оборудован функциями, которые позволяют точно измерять высокоточные временные параметры.

Одной из этих функций является функция “Timing Zoom”, которая обеспечивает высокоскоростное получение данных до 4 ГГц в формате АЦП, сохраняя результаты в отдельном хранилище объемом 64 кБ. Это позволяет своевременно обнаруживать даже наиболее тонкие нарушения временных параметров. К тому же, анализатор имеет глубокую память, которую можно увеличить до 32 МБ, обеспечивая возможность обнаружения аномалий в больших временных интервалах. Это делает его идеальным инструментом для анализа и отладки сложных цифровых систем.

Важным преимуществом Agilent 16803A является возможность его апгрейда. Конфигурацию анализатора можно подобрать под текущие потребности, а в дальнейшем модернизировать его без замены всего устройства. Анализаторы серии 16800A поддерживают независимый апгрейд глубины памяти и скорости сбора данных, что делает их гибкими и адаптивными к изменениям требований к тестированию. Также анализатор оснащен функцией Eye Finder, которая упрощает измерение сигналов синхронных шин.

В нашем магазине вы можете купить Портативный логический анализатор Agilent 16803A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Тип	Логический анализатор

Характеристики

Технические характеристики логического анализатора Agilent 16803А:

Число каналов логического анализатора	102
Функция Timing Zoom	4 ГГц (250 пс), 64 К
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов	500 МГц (2,0 нс)/
	1,0 ГГц (1,0 нс)
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС)	450 МГц с опцией 500
	250 МГц с опцией 250
Максимальная частота передачи данных при анализе логических состояний (АЛС)	500 Мбит/с с опцией 500
	250 Мбит/с с опцией 250
Максимальная глубина памяти	1 М с опцией 001
	4 М с опцией 004
	16 М с опцией 016
	32 М с опцией 032
Поддерживаемые виды сигналов	несимметричные
Авт. настройка порогового уровня/позиции сбора данных Глазковые диаграммы одновременно по всем каналам	+

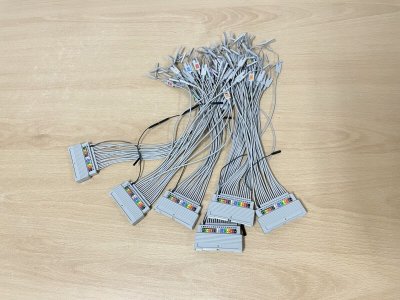

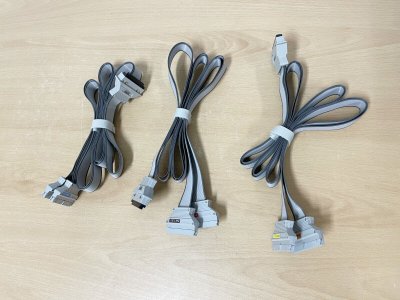

Подключение пробников	40-контактный кабельный соединитель
Частота дискретизации (сбора данных) АВД	4 ГГц (250 пс)
Погрешность измерения временных интервалов в пределах одной пары устройств подключения между парами устройств подключения	± (1,0 нс +0,01% от отсчета временного интервала)
	± (1,75 нс +0,01% от отсчета временного интервала)
Напряжение порогового уровня	от -5 В до 5 В (изменение с шагом 10 мВ)
Погрешность установки порогового уровня	± 50 мВ + 1% от установленного значения
