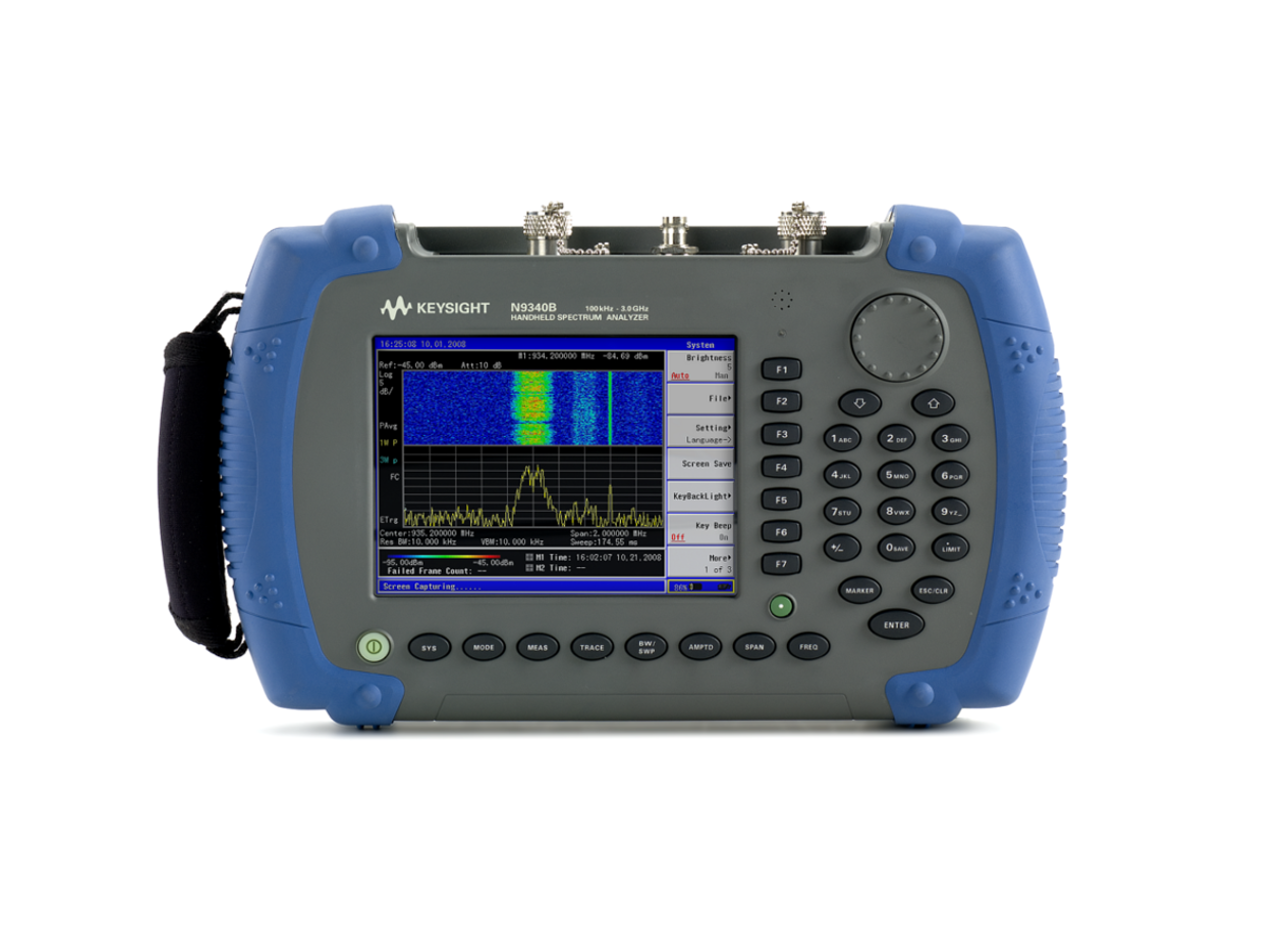

ВЧ-Анализатор спектра ручной Keysight N9340B, с поверкой

Госреестр

Артикул: x-09469

Прибор предлагает широкий спектр измерительных функций, включая спектрограмму, анализ модуляции АМ/ЧМ/АМн/ЧМн сигналов, измерения параметров AM/ЧM сигналов систем IBOC и измерения в линиях xDSL.

Подробнее

1 521 911 руб./шт

С первичной заводской поверкой

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

ВЧ-анализатор ручного типа Keysight N9340B прекрасно подходит для эксплуатации в разных условиях. Благодаря компактной и прочной конструкции, устройство может работать в любых условиях без использования вентилятора. Дисплей обеспечивает качественное отображение данных в любое время суток.

Аккумулятор обеспечивает до четырех часов автономной работы. Уровень собственного шума устройства составляет -144 дБм, а точность измерения уровня не менее ±1,5 дБ. Сканирование полного спектра занимает менее 0,1 секунды. В устройстве есть все необходимые функции для проведения измерений, включая спектральный анализ, анализ модуляции сигналов AM / FM / АМн / ЧМн, измерение характеристик сигналов AM / FM систем IBOC и проверку линий xDSL. ВЧ-анализатор Keysight N9340B предоставляет широкий спектр возможностей. Он поддерживает настройки сигнала AM / FM и режим приема сигнала. Устройство также может выполнять манипуляции с амплитудой и частотой (АМн / ЧМн), аналоговое демодулирование, замер уровня сигнала, замер спектральных маскираторов излучения и спектральное анализирование.

Ручной ВЧ-анализатор спектра Keysight N9340B оснащен функциями непрерывной генерации сигналов, свипирующего (сканирующего) режима и анализа высокочастотных импульсов при помощи датчика пиковой мощности. Также он обеспечивает исследование амплитудной и частотной модуляции и выполняет анализ ASK/FSK-модуляции (амплитудной/фазовой модуляции). С его помощью можно измерять параметры сигналов AM/FM в совмещенном канале и характеристики цифровых коммуникационных каналов.

Прибор отличается низким уровнем собственных шумов, что позволяет ему обнаруживать даже слабые сигналы, например, фоновые шумы и паразитные сигналы. Малая величина фазового шума способствует анализу сигналов вблизи несущей частоты, а узкие полосы пропускания делают анализатор N9340B наиболее точным среди аналогов. Ширина полосы в 30 Гц упрощает идентификацию, обнаружение и измерение двух близких по частоте сигналов, а высокая избирательность (< 5: 1) фильтра упрощает различение сигналов с разными амплитудами.

В нашем магазине вы можете купить ВЧ-Анализатор спектра ручной Keysight N9340B или выбрать прибор из широкого ассортимента продукции Keysight Technologies. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

? Стоимость поверки оборудования Поверка	0
Тип	Анализатор спектра портативный
Мин. частота	100 кГц
Макс. частота	3 ГГц
Мин. полоса пропускания	30 Гц
Макс. полоса пропускания	1 МГц

Характеристики

Частотные параметры
Диапазон частот	от 100 кГц до 3 ГГц (настраиваемый до 9 кГц), связь по переменному току
Погрешность частоты внутреннего опорного генератора 10 МГц
Старение	±1 х 10-6 за год
Температурная нестабильность	±2 х 10-6, от 0 до 30 °С; ±4 х 10-6, от 30 до 50 °С
Погрешность отсчета частоты (начальной, конечной, центральной, по маркеру)
Разрешение маркера	полоса обзора/(число точек развертки - 1)
Погрешность	±(индицируемая частота х погрешн. опорной частоты + 1% х полоса обзора + 20% х полоса пропускания + разрешение маркера + 1 Гц)
Полоса обзора
Диапазон	0 Гц (нулевая полоса); от 1 кГц до 3 ГГц
Разрешение	1 Гц
Погрешность	±полоса обзора/(число точек развертки - 1)
Однополосный фазовый шум (от 20 до 30 °С, тип. значение, центр. частота 1 ГГц, полоса пропускания 100 Гц, полоса видеофильтра 10 Гц, СКЗ детектор)
Отстройка от несущей 30 кГц	-87 дБн/Гц
Отстройка от несущей 100 кГц	-100 дБн/Гц
Отстройка от несущей 1МГц	-120 дБн/Гц
Полоса пропускания (ПП)
на уровне -3дБ	от 30 Гц до 1 МГц в последовательности 1-3-10
погрешность	±5% (ном.)
избирательность (по уровням 60 дБ/3 дБ)	< 5:1 (ном.) (цифровые фильтры, АЧХ приблизительно гауссовой формы)
Полоса видеофильтра
на уровне -3дБ	от 3 Гц до 1 МГц в последовательности 1:3:10
погрешность	±5% (ном.)
Амплитудные параметры
Пределы измерения	от среднего уровня собственных шумов до +20 дБм
Пределы ослабления вх. аттенюатора	от 0 до 51 дБ с шагом 1 дБ
Макс. средняя мощность непрерывного сигнала	+33 дБм; 3 минуты максимум (ном.); установка входного аттенюатора ≥ 20 дБ
Макс. постоянная составляющая	50 В пост. тока
Средний уровень собственного шума (ПП 30 Гц, полоса видеофильтра 3 Гц) * - Предусилитель выкл. (оп. уровень ≤ -50 дБм) ** - Предусилитель включен (оп. уровень ≤ -70 дБм)
100 кГц < fc ≤ 1 МГц 1 МГц < fc ≤ 10 МГц fc = 50 МГц 10 МГц < fc ≤ 1,5 ГГц 1,5 ГГц < fc ≤ 3 ГГц	-90 дБм* -115 дБм** -110 дБм* -128 дБм** -126 дБм (тип.)* -146 дБм (тип.)** -124 дБм* -144 дБм** -117 дБм* -136 дБм**
Диапазон отображения уровня
Логарифмическая шкала	от 10 до 100 дБ, 10 делений, 1,2, 5, 10 дБ/дел
Единицы шкалы	дБм, дБмВ, дБмкВ
Линейная шкала	от 0 до 100%, 10 делений
Единицы шкалы	В, мкА, мВт, Вт
Число точек развертки	461
Погрешность отсчета уровня по маркеру
Логарифмическая шкала	0,01 дБ
Линейная шкала	0,01% от опорного уровня
Детекторы графика	нормальный, положительного пикового значения, мгновенного значения, отрицательного пикового значения, логарифмический среднего значения, среднеквадратического значения (квадратичный), среднего значения напряжения (линейный)
Число графиков	4
Режимы графиков	Clear/write (стирание:запись), maximum hold (накопление максимумов), аverage (усреднение)
Погрешность измерения уровня (от 20 до 30 °С, пик. детектор, предусилитель выкл., вх. сигнал от 0 до -50 дБм, аттенюатор 20 дБ, частота > 1 МГц, авт. развертка, ПП = 1 кГц, полоса видеофильтра 1 кГц, усреднение графиков для уменьшения шума)	±1,5 дБ; ±0,5 дБ (тип. значение)
Опорный уровень
Пределы установки	от -100 до +20 дБм с шагом 1 дБ
Разрешение
Логарифмическая шкала	0,01 дБ
Линейная шкала	1% от опорного уровня
КСВн на ВЧ входе (на частоте настройки)
Установка аттенюатора 0 дБ	< 1,8:1 (от 10 МГц до 3,0 ГГц), ном. значение
Установка аттенюатора 10 дБ	< 1,8:1 (от 100 кГц до 10 МГц), ном. значение < 1,5:1 (от 10 МГц до 2,5 ГГц), ном. значение < 1,8:1 (от 2,5 до 3 ГГц), тип. значение
Установка аттенюатора 20 дБ	< 1,6:1 (от 100 кГц до 10 МГц), ном. значение < 1,4:1 (от 10 МГц до 3,0 ГГц), тип. значение
Продукты искажений и комбинационные составляющие
Гарм. искажения второго порядка (точка перес. втор. порядка - SHI)	<-70 дБн при уровне смесителя -40 дБм
Интермодуляционные искажения третьего порядка (уровень TOI)	+10 дБм (тип. значение)
Собственные остаточные отклики	< -88 дБм (нагруженный вход, ослабление аттенюатора 0 дБ, предусилитель выкл., опорный уровень -30 дБм, частота > 30 МГц, ПП ≤ 10
Развертка
Время развертки
при нулевой полосе обзора	от 6 мкс до 200 с
при полосе обзора ≥ 1 кГц	от 10 мс до 1000 с
режим развертки	непрерывный, однократный
перепад сигнала запуска	положительный или отрицательный (по выбору)
источник запуска	автоматический, сигнал видеотракта, внешний
задержка запуска	от 6 мкс до 200 с с разрешением 6 мкс
Демодуляция
Диапазон частот	от 1 МГц до 3 ГГц
Погрешность определения мощности несущей	±2 дБм; ±1 дБм (тип. значение)
Разрешающая способность отображения мощности несущей	0,01 дБм
Измерение АМ сигналов
частота модуляции	от20 Гц до 100 кГц
погрешность	1 Гц (ном.) при частоте модуляции < 1 кГц; < 0,1% (ном.) при частоте модуляции ≥ 1 кГц
глубина	от 5 до 95%
погрешность	±4 % (ном.)
Измерение ЧМ сигналов
частота модуляции	от 20 Гц до 100 кГц
погрешность	1 Гц (ном.) при частоте модуляции < 1 кГц; < 0,1% (ном.) при частоте модуляции ≥ 1 кГц
девиация	от 20 Гц до 400 кГц
погрешность	±4 % (ном.)
Измерение АМн сигналов
Символьная скорость	от 200 Гц до 100 кГц
Глубина модуляции
диапазон	от 10 до 95%
погрешность	±4 % от отсчета (ном.)
разр. способность отображ.	0,01 Гц
Измерение ЧМн сигналов
Символьная скорость	от 1 кГц до 100 кГц
Девиация ЧМн
диапазон	от 1 кГц до 100 кГц
погрешность	±4 % от отсчета (ном.)
разр. способность отображ.	0,01 Гц
Соединители ввода-вывода
ВЧ вход	соединитель типа N, розетка (50 Ом)
КСВн	< 1,5:1, от 10 МГц до 3,0 ГГц, вх. аттен. ≥ 10 дБ
Вход сигнала опорной частоты	10 МГц/внешнего запуска
Частота опорного сигнала	10 МГц
Амплитуда опорного сигнала	от 0 до +10 дБм
Уровень запуска	5 В ТТЛ (12,6 В, 150 мА макс.)
Соединитель и вых. импеданс	соединитель типа N, розетка (50 Ом)
Соединители USB
Интерфейс USB хоста	вилка типа А (протокол Version 1.1)
Интерфейс USB устройства	вилка типа В (протокол Version 1.1)
Общие характеристики
Дисплей	Цветной дисплей 6,5 дюйма (170 мм), 640 х 480 точек с пассивной матрицей и частично отражающим слоем
Требования к питанию и калибровка
Напряжение питания	от 90 до 120 В или от 195 до 263 В перем. тока (от 47 до 63 Гц); от 12 до 18 В постоянного тока
Потребление	12 Вт (тип. значение)
Время действия батареи (после полного заряда)	4 часа (без следящего генератора) 3 часа (со следящим генератором)
Время заряда батареи	3 часа
Срок службы батареи	от 300 до 500 циклов заряда
Время устан. рабочего режима	30 минут
Периодичность калибровки	1 год
Условия окружающей среды и массо-габаритные размеры
Рабочая температура	от -10 до +50 °С (при использовании батареи) от 0 до +40 °С (с адаптером перем./пост. тока)
Температура заряда батареи	от 0 до +50 °С
Предельные (хранение)	от -40 до +70 °С (для батареи: от -20 до +50 °С)
Относительная влажность	<95%
Масса и габаритные размеры	3 кг; 318 (ширина) х 207 (высота) х 69 мм (глубина)

Комплектация

Сумка для переноски
Адаптер переменного/постоянного тока
Аккумуляторная батарея
Кабель USB
Компакт-диск с кратким руководством по работе с прибором и справочной информацией
Наушники
