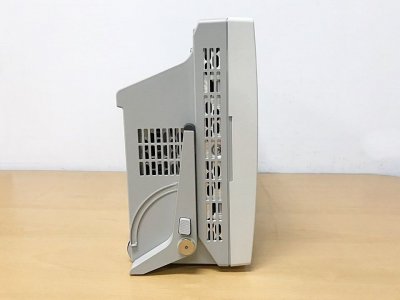

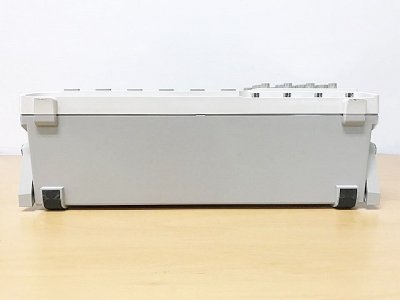

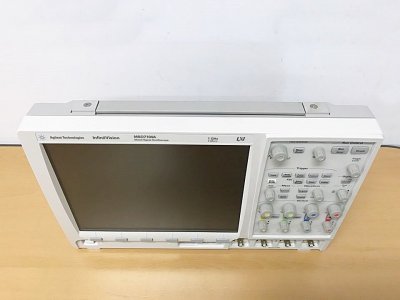

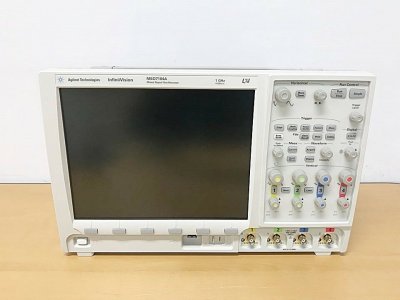

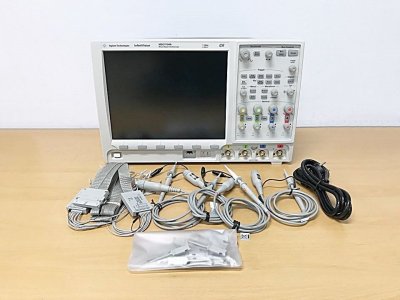

Осциллограф Agilent МSO7104A (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10635

Анализатор спектра Agilent N9343C — это мощный инструмент для анализа сигналов с четырьмя каналами и шестнадцатью логическими каналами. Устройство обладает частотой дискретизации 4 ГГц и полосой пропускания 1000 МГц, что делает его идеальным выбором для сложных задач в области электроники и телекоммуникаций.

Подробнее

1 557 215 руб./шт

2 831 299 руб.

-45%

Экономия 1 274 084 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Agilent MSO7104A — это многофункциональное устройство, оснащенное множеством полезных функций и характеристик. Одной из его ключевых особенностей является наличие 4 аналоговых канала и 16 канала логического анализа, что делает его идеальным для тестирования и диагностики электронных систем. Полоса пропускания осциллографа составляет 1000 МГц, а частота дискретизации достигает 4 ГГц. Таким образом, он способен точно и надежно измерять даже самые высокоскоростные сигналы.

Осциллограф Аgilent MSO 7104 A - это инструмент с высокими техническими характеристиками, предназначенный для изучения и анализа электрических сигналов. Устройство обладает рядом особенностей, благодаря которым оно занимает лидирующие позиции на рынке осциллографов. Одним из основных преимуществ осциллографа MSO 7104 A является его экран. Он имеет разрешение 1024×768 и размер 12,1 дюймов, что гарантирует четкое и яркое отображение информации. Яркость экрана регулируется в диапазоне от 0 до 255, что позволяет адаптировать его под любое освещение. Обновление экрана происходит со скоростью до 100 000 раз в секунду, обеспечивая быстрое и точное представление сигналов.

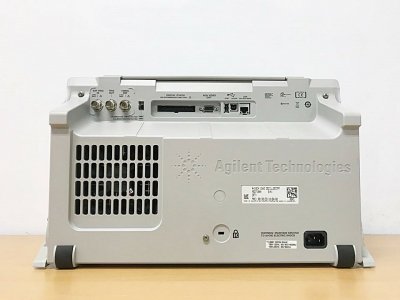

Осциллограф имеет три частотных диапазона: 350 МГц, 500 МГц и 1 ГГц, что позволяет работать с большим спектром частот и выполнять точные измерения. Максимальной частотой дискретизации является 4 Гв/с, это один из самых высоких показателей в отрасли. Это обеспечивает высокое качество полученных данных и возможность глубокого анализа сигналов. Осциллограф Agilent MSO7104A предоставляет возможность модернизации цифрового осциллографа и расширяет сферу его применения. В базовую комплектацию устройства входят интерфейсы подключения USB, LAN и GPIB, которые обеспечивают удобство подключения и обмена информацией с другими приборами.

Также доступен выход XGA для подсоединения внешних мониторов или проекторов. Данный осциллограф поддерживает работу с различными типами последовательных шин, включая I2C, SPI, CAN, LIN, RS-232 / UART и FlexRay, что позволяет анализировать сигналы и декодировать протоколы. Это становится полезным инструментом при отладке и тестировании электронных компонентов и целых систем.

В нашем магазине вы можете купить Осциллограф Agilent МSO7104A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	1 ГГц
Частота дискретизации	4 Гвыб/c
Интерфейсы	USB, LAN, GPIB, VGA
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Параметры	Значения
Число каналов	4 + 16
Осциллографические каналы
Полоса пропускания	1 ГГц
Макс. частота дискретизации	2 Гвыб/c
Макс. входное напряжение	400 В (напряжение пост. тока + пик. значение напряжения переменного тока)
Разрешение 8 бит	Разрешение 8 бит
Режим высокого разрешения	12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c
Коэффициенты отклонения	От 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм, от 2 мВ/дел до 1 В/дел (входной импеданс 50 Ом)
Глубина памяти	8 Мвыб (стандарно)
Коэффициенты развертки	От 500 пс/дел до 50 с/дел
Обнаружение пиков	500 пс
Система запуска
Источники	Каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем)
Режимы	По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS-232/UART доступны при покупке опций приложений)

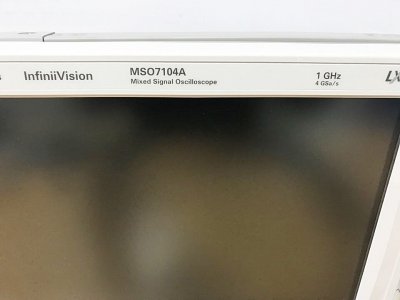

Дисплей	Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм)
Тип	768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости
Измерения	Автоматические; частотомер; курсоры
Математические функции	Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень.
Запоминающие устройства
Тип	Хост-порты USB 1.1 на передней и задней панелях
Форматы изображений и данных осциллограмм	BMP или PNG, значения X и Y (время/напряжение) в формате CSV
Стандартные порты	USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100!BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход
Встроенная справочная система	Доступна на 11 языках, в том числе и русском.

Общие характеристики осциллографа Agilent МSO7104А:

Габаритные размеры	45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята
Масса без упаковки	5,9 кг

Комплектация

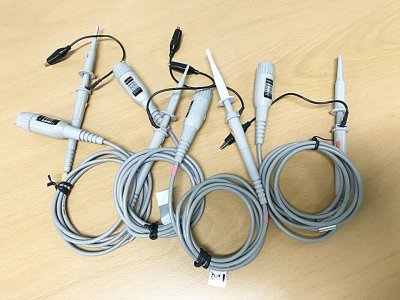

Пробники для осциллографов семейства InfiniVision по дополнительному заказу:

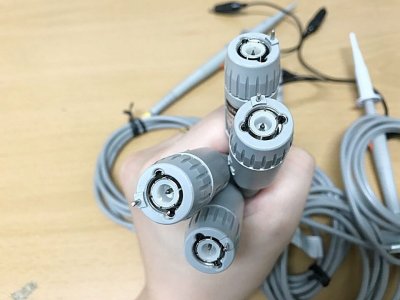

Пассивные пробники
10070C Пассивный пробник, 1:1, 20 МГц, с опознанием подключения

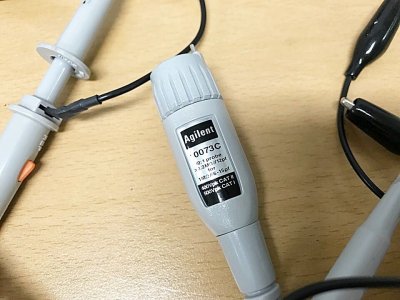

10073C Пассивный пробник, 10:1, 500 МГц, с опознанием подключения
1165А Пассивный пробник, 10:1, 600 МГц, с опознанием подключения
Высоковольтные пробники
10076A 100:1, 4 кВ, до 250 МГц, с опознанием подключения
N2771A 1000:1, 15 кВ, до 50 MГц
Активные несимметричные пробники
1156A Активный пробник до 1,5 ГГц с интерфейсом AutoProbe
1144A Активный пробник до 800 МГц
1145A Двухканальный активный пробник до 750 МГц
1142A Источник питания для пробников 1144A и 1145A
Активные дифференциальные пробники
1130A Усилитель дифференциального пробника InfiniiMax до 1,5 ГГц с интерфейсом AutoProbe (для каждого усилителя следует заказать одну или более головок пробников InfiniiMax, либо один или более комплектов подключения).
N2772A Дифференциальный пробник до 20 МГц
N2773A Источник питания для дифференциального пробника N2772A
1141A Дифференциальный пробник до 200 МГц
1142A Модуль управления и питания для пробника 1141A

Токовые пробники
1146A Токовый пробник постоянного и переменного тока до 100 кГц
1147A Токовый пробник постоянного и переменного тока до 50 МГц с интерфейсом AutoProbe
N2780A Токовый пробник переменного и постоянного тока, 2 MГц, 500 А (требуется источник питания N2779A)
N2781A Токовый пробник переменного и постоянного тока, 10 MГц, 150 А (требуется источник питания N2779A)
N2782A Токовый пробник переменного и постоянного тока, 50 MГц, 30 А (требуется источник питания N2779A)
N2783A Токовый пробник переменного и постоянного тока, 100 MГц, 30 А (требуется источник питания N2779A)

Логические пробники
01650-61607 40-канальный логический кабель

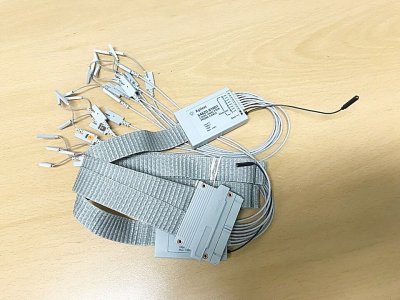

54620-68701 16-канальный узел входных логических пробников (2 по 8 каналов)
