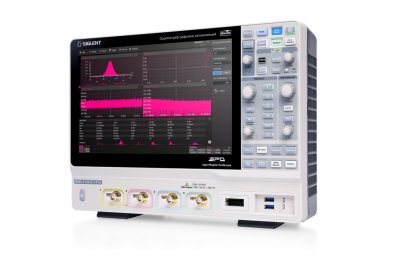

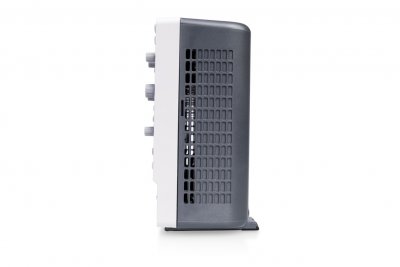

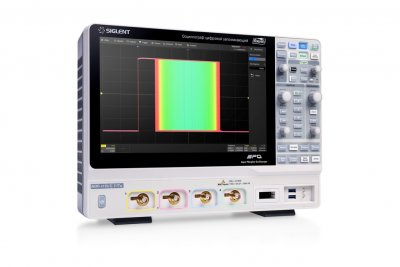

Осциллограф АКИП-4135/1

Госреестр

Артикул: x-05272

Осциллограф с высокой скоростью обновления экрана и режимом сегментированной памяти. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БФП (8 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем.

Госреестр СИ:

№85334-22 до 19.04.2027г.

Подробнее

966 435 руб./шт

Поверка - 7200 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

АКИП-4135/1 представляет собой осциллограф с высокой степенью функциональности, предусматривающий возможность одновременного использования четырех каналов для достижения максимально точных результатов измерений. Специфика его полосы пропускания предполагает значение в 500 Мегагерц, а дискретизация сигнала достигает показателя в 5 Гигагерц на каждый из каналов. В случае активации режима ESR, данное значение увеличивается вдвое, достигая 10 Гигагерц. Объем доступной памяти осциллографа варьируется в зависимости от числа активных каналов, составляя от 500 Мб до 125 Мб на каждый из них.

АКИП-4135/1 предлагает ряд опций для сбора и обработки данных, включая такие режимы, как “выборка”, “пиковый детектор” и “усреднение”. Режим Hi-Res обеспечивает более высокое разрешение при работе с аналого-цифровым преобразователем. Интенсивность свечения и цветовое оформление луча могут регулироваться в зависимости от уровня интенсивности сигнала. Сигналы могут быть подвергнуты интерполяции с использованием методов “Sin X/x” и линейной интерполяции".

Осциллограф АКИП-4135/1 характеризуется обширным функционалом, который включает программные измерители вольтметра и частотометра по аналоговым линиям, а также анализатор частотных свойств при использовании опции генерирования. Математический функционал включает сложение, вычитание, умножение и деление, и прочие операции. Спектральный анализ с использованием БПФ доступен при 8 миллионах точек. Устройство предлагает различные способы отображения информации: растяжение окна, регистратор и XY-режим.

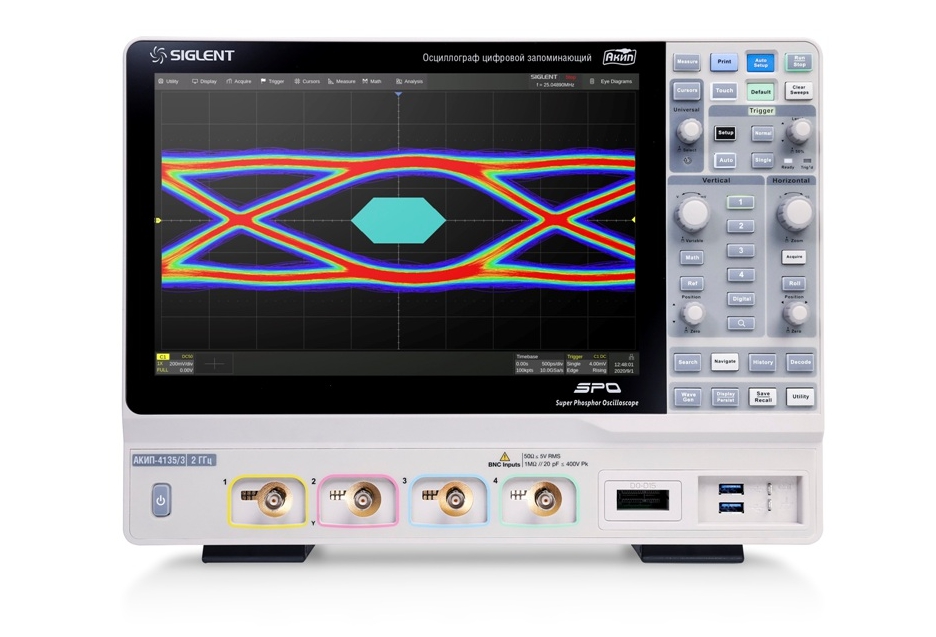

Распознавание сигналов включает стандартные форматы, такие как I2C и SPI, и UART, а также дополнительные форматы, такие как CAN FD и FlexRay. Программные опции позволяют измерять мощность и показатели качества электричества, создавать графики глазковых диаграмм для определения джиттера и увеличивать полосу пропускания. Разбор смешанных сигналов возможен при использовании 16-канальной опции логического анализатора.

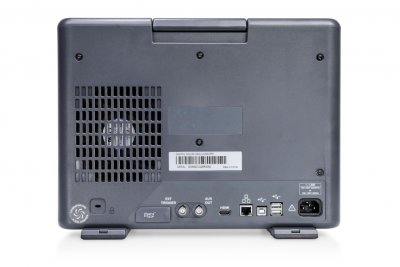

Функциональный генератор с максимальной частотой до 25МГц может создавать стандартные виды сигналов или произвольные формы сигналов. Интерфейсные разъемы включают USB TMC, LAN и HDMI. Дистанционная регулировка осуществляется через команды SCPI посредством USB-TMC и LAN.

В нашем магазине вы можете купить Осциллограф АКИП-4135/1 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Характеристики

? Стоимость поверки оборудования Поверка	7200
Количество каналов	4
Полоса пропускания	500 МГц
Частота дискретизации	5 Гвыб/c
Объём памяти	500 МБ
Интерфейсы	USB, LAN, HDMI
АЦП (бит)	8
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	500 МГц
Максимальная частота дискретизации	5 ГГц (10 ГГц в режиме ESR)
Максимальный объем памяти	500 МБ
АЦП (бит)	8
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	16 (опция)
Особенности	Высокая скорость обновления экрана до 750.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БФП (8 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Синхронизация и декодирование сигналов, стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц. Опция - измерение мощности и показателей качества электроэнергии (ПКЭ). Опция - построения глазковых диаграмм и анализ джиттера. \| Интерфейс
Дисплей	TFT емкостный сенсорный, диагональ 30,7 см, разрешение 1280х800
Масса (кг)	5,5

Комплектация

Осциллограф АКИП-4135/1	1 шт.
Шнур питания	1 шт.
Делитель	4 шт.
Кабель USB	1 шт.
Мышь беспроводная	1 шт.
Руководство по эксплуатации	1 шт.
