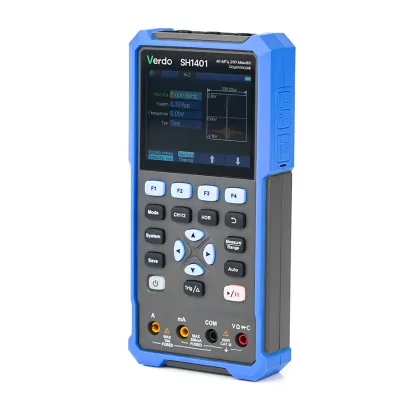

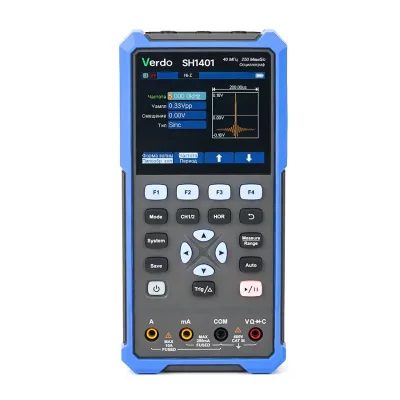

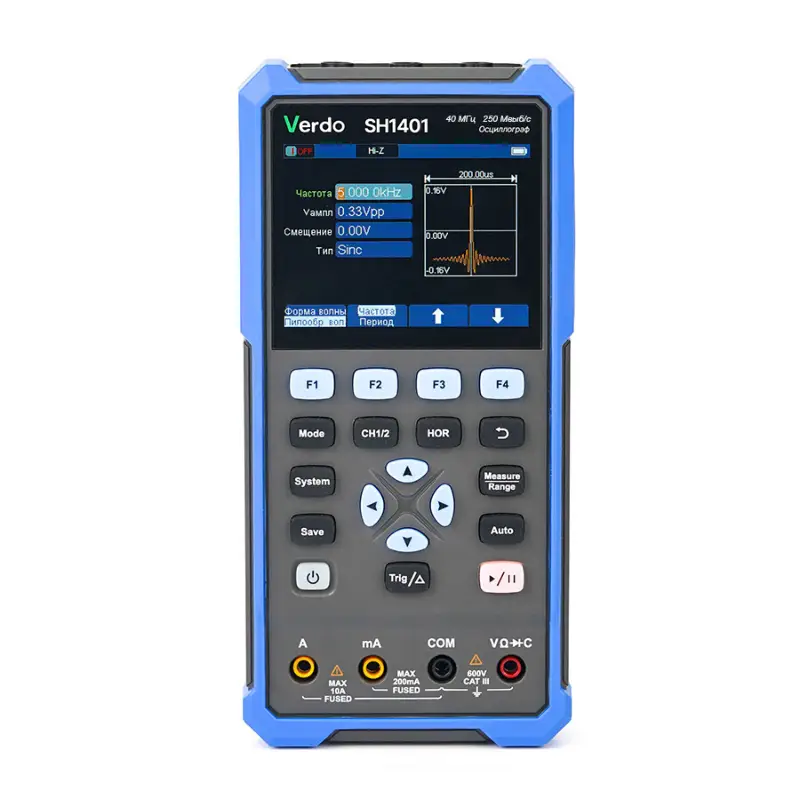

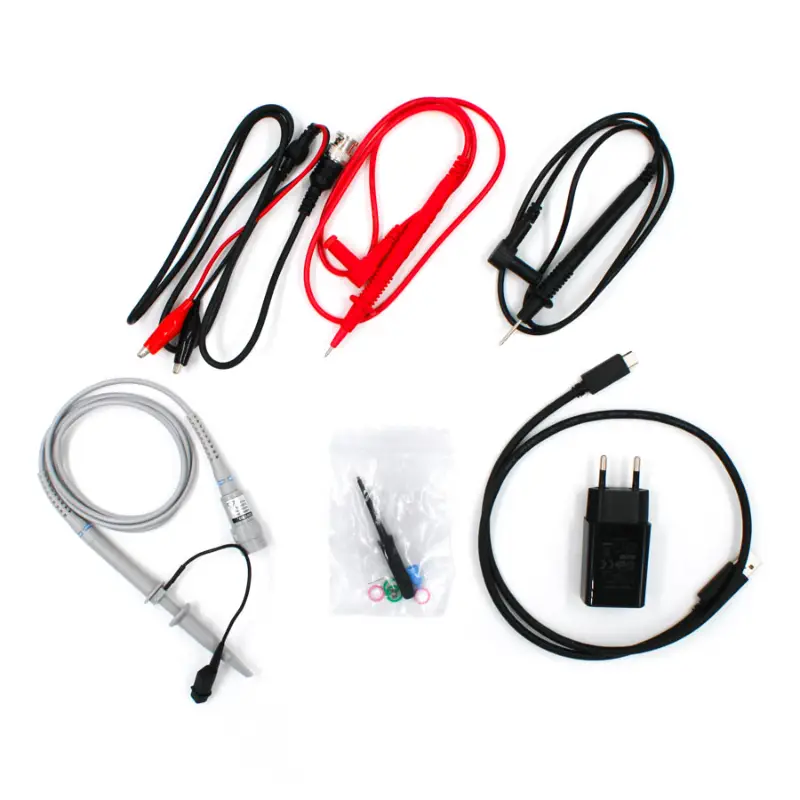

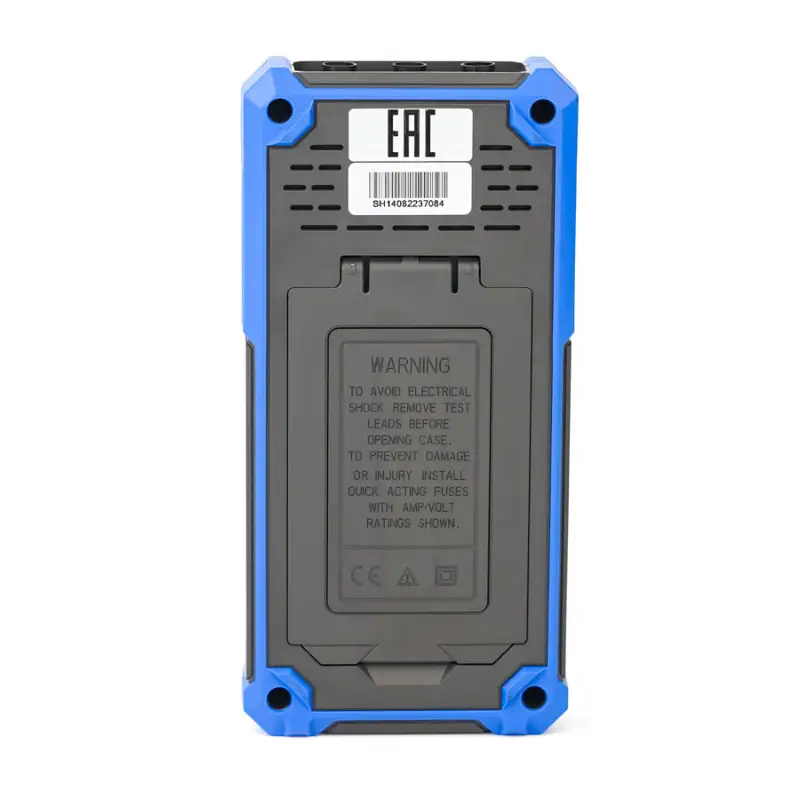

Осциллограф-мультиметр VERDO SH1401

Госреестр

Артикул: x-16693

Благодаря полосе пропускания 40 МГц и частоте дискретизации 250 мегавыборок в секунду VERDO SH1401 способен эффективно анализировать формы сигналов в высокочастотных цепях. Два независимых канала позволяют одновременно наблюдать и сравнивать параметры различных участков схем, что существенно ускоряет диагностику неисправностей. Цифровая часть прибора, функционирующая как мультиметр, обладает высокой точностью измерений, чему способствует дисплей с разрешением 19999 отсчётов. Диагональ экрана 3,5 дюйма обеспечивает хорошую читаемость графиков и цифровых значений даже при сложных измерениях.

Подробнее

19 500 руб./шт

Поверка - 3960 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф-мультиметр VERDO SH1401 представляет собой современное универсальное измерительное устройство, сочетающее функции цифрового мультиметра и двухканального осциллографа. Он предназначен для широкого круга задач в области электроники, электромонтажа и сервисного обслуживания, предлагая инженерам и техническим специалистам высокую точность, надежность и компактность в одном приборе. Устройство официально включено в Государственный реестр средств измерений РФ под номером 90667-23, что подтверждает его соответствие требованиям метрологии и допускает к использованию в профессиональной деятельности.

Особенностью модели является поддержка TrueRMS, что гарантирует корректные измерения переменного напряжения и тока даже при искажённой форме сигнала. VERDO SH1401 способен измерять постоянное напряжение до 1000 В и переменное — до 750 В, а также токи обеих полярностей до 10 ампер. Встроенные функции прозвонки и диодного теста облегчают повседневные задачи ремонта и наладки электронных устройств. Кроме того, прибор может измерять ёмкость от 1 нФ до 2 мФ и сопротивление в диапазоне от 1 Ом до 100 МОм, что делает его незаменимым инструментом для радиомонтажников и схемотехников. Подключение к ПК осуществляется через интерфейс USB, что позволяет сохранять данные и использовать дополнительные функции анализа.

Характеристики

? Стоимость поверки оборудования Поверка	3960
Количество каналов	2
Полоса пропускания	40 МГц
Частота дискретизации	250 Мвыб/с
АЦП (бит)	8 бит
Тип	Осциллограф-мультиметр

Характеристики

Система вертикального отклонения аналоговых каналов
Верхняя частота полосы пропускания		40 МГц
Время нарастания фронта (типичное)		≤ 8 нс
Вход	Аппаратное ограничение полосы пропускания	20 МГц
	Входное сопротивление	1 МΩ±2%, параллельно с 16 пФ±10 пФ
	Макс. входное напряжение, (для 1 МОм)	400 В (DC + AC пик)
	Чувствительность по вертикали	от 1 мВ/дел. до 10 В/дел.
	Коэффициент затухания пробника	1X - 10000X
	Режимы входа	Связь по постоянному току, связь по переменному току(≥10 Гц@-3дБ), земля
Смещение	6 делений
Пределы допускаемой относительной погрешности коэффициента отклонения, %	±3,0%
Погрешность по постоянному току в режиме усреднения (типично)	Разница по напряжению между любыми двумя средними значениями осциллограмм ≥16, полученных при одинаковой настройке осциллографа и условиях окружающей среды (△V):	± (3% Показания + 0,05 дел)
Режимы захвата данных	Выборка	Последовательный захват выборок
	Обнаружение пиковых значений	Захват глитчей
Макс. скорость захвата осциллограмм	10 000 осциллограмм/с
Разрешение по вертикали	8 бит
Диапазон частот дискретизации	0,25 Выб/с - 250 Мвыб/с
Интерполяция	Sin(x))/x
Система горизонтального отклонения каналов
Диапазон скорости развертки	5 нс/деление – 1000 с/деление с шагом 1-2-5
Пределы допускаемой относительной погрешности измерения длинных временных интервалов	±100x10-6
Максимальная длина записи	8К
Система запуска
Источники запуска	Канал CH1, CH2
Параметры запуска	Диапазон уровня триггера	±4 деления от центра экрана
	Точность уровня триггера (типичная)	±0,3 дел
	Cмещение точки запуска	В соответствии с длиной записи и временной разверткой
Тип запуска	Запуск по фронту	Подъем, Падение
Режимы запуска	Автоматический, ждущий и однократный
Частотомер	4 ½ разрядов. Измерение частоты входного сигнала путем измерения частоты запуска по каналу.
	Диапазон частот составляет от 2 Гц до полной полосы пропускания
Система хранения данных
Место хранения данных	Внутренняя память – до 4 осциллограмм (формат .BIN), 4 настроек, 4 копии экрана, 4 файла формата CSV
Измерение параметров сигнала
Курсоры	Время, амплитуда, время+ амплитуда
Автоматизированные измерения	Измеряется до12 параметров, до 6 из которых можно вывести на экран одновременно. Для всех моделей возможно измерение следующих параметров: Период, частота, среднее значение, размах, максимальное значение, минимальное значение, амплитуда. Для приборов SH1407 и SH1408 возможно дополнительно измерять: среднеквадратичное значение, скорость нарастания, скорость спада, ширину импульса (положительная) , ширину импульса (отрицательная).
ПО для передачи данных в ПК
USB	ПО позволяет отображать осциллограммы на экране компьютера, позволяет сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм. Управление прибором посредством команд SCPI.
Мультиметр
Полная шкала	4 ½ разряда (макс. 19999 отсчетов)
Тестирование диодов	0 В - 2 В
Входное сопротивление	До 10 МОм
Прозвонка	<50 Ом - звуковой сигнал
Емкость	20нФ – 2 мФ: ± (3%+10 е.м.р.) Примечание: Сокращение «е.м.р.» означает «единиц младшего разряда»
Напряжение	DCV: 200мВ ± (0,5% +10 е.м.р.), 2 В, 20 В, 200 В,1000 В ± (0,3% +5 е.м.р.) ACV (True RMS): 200 мВ, 2 В, 20 В, 200 В: ± (0,8% +10 е.м.р.), 750 В: ± (1%+10 е.м.р.) Частота: 40 … 1000 Гц
Ток	DCA: 0,2 А, ± (0,8% +10 е.м.р.), 10 A: ± (2,5% +10 е.м.р.) ACA: 0,2 А, ± (1% +10 е.м.р.), 10 A: ± (2,8% +10 е.м.р.)
Сопротивление	200 Ом (0,8% +10 е.м.р.) 2 кОм (0,8% +5 е.м.р.) 20кОм ~ 2 МОм (0,8% +3 е.м.р.) 20 MОм: ± (1% +3 е.м.р.) 100 MОм: ± (5% +10е.м.р.)
Дополнительный функционал	Режим относительных измерений Ручной и автоматический выбор диапазонов измерений Режим удержания показаний
Характеристики дисплея
Тип дисплея	Жидкокристаллический цветной TFT дисплей с диагональю 3,5 дюймов (8,9 см), 65536 цветов
Разрешение	320x240
Координатная сетка	Сетка 8 делений по вертикали на 12 делений по горизонтали
Формат	YT XY
Порты ввода-вывода
USB-хост-порт	Поддерживает сохранение осциллограмм, настроек, картинок, запись самописца вольтметра на внешнее устройство USB-памяти
V/Ω/A/-II-	Вход мультиметра
COM	Общий вход мультиметра-регистратора
Компенсатор пробника	Амплитуда 3,3 В, частота 1 кГц
Источник питания
Тип питания	Сетевое (через адаптер) или с помощью аккумулятора
Сетевое напряжение источника питания	Переменное напряжение 100 - 240 Вскз 50/60 Гц САТ II
Питание на входе в прибор	Постоянное напряжение 5 В, 2 А
Предохранитель	2 A, класс T, 250 В
Аккумулятор	тип 18650 x 2, (3,7 В, 2200 мА/ч)
Общие характеристики
Рабочая температура (нормальные условия)	15 … 25°C
Температура хранения	-20 … 60°C
Относительная влажность	30 … 80%
Атмосферное давление	от 84 до 106 кПа
Электромагнитная совместимость	Соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Габаритные размеры (ДxВxШ)	198 x 96 x 38 мм
Вес	Не более 0,6 кг (без аксессуаров)
