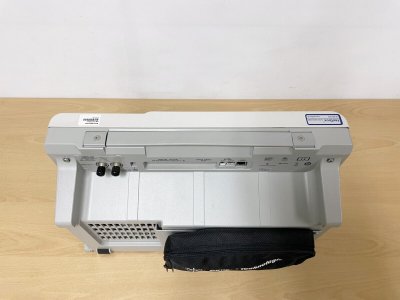

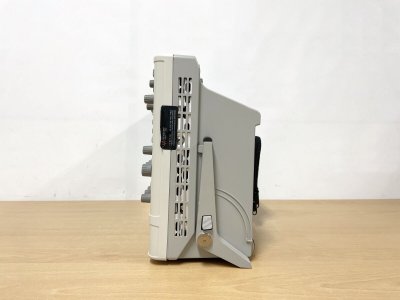

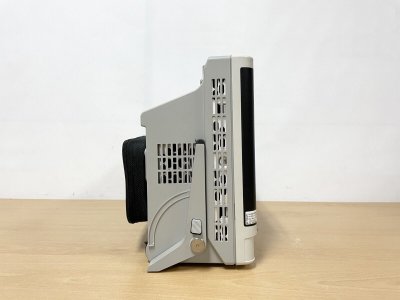

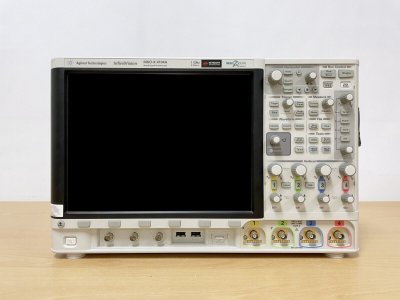

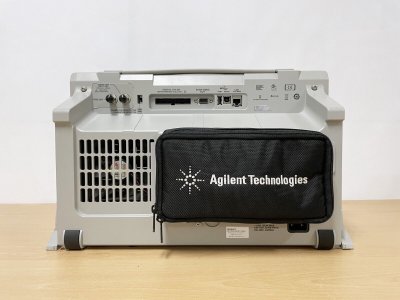

Осциллограф Agilent MSOX4104A
Осциллограф Agilent MSOX4104A – это мощный, универсальный и современный инструмент для изучения, проверки и анализа сложных электрических сигналов. Он объединяет в себе пять различных устройств в одном: осциллограф, анализатор последовательных интерфейсов (дополнительно), логический анализатор, двухканальный генератор стандартных и произвольных сигналов (дополнительно) и вольтметр для измерения напряжения и частоты (дополнительно). Прибор предоставляет широкие возможности для модернизации, включая расширение полосы пропускания, дополнение функциями анализа последовательных интерфейсов и генерации произвольных сигналов.
Благодаря этому осциллограф Agilent MSOX4104A может использоваться как универсальное решение для самых разных задач и сфер применения. Осциллограф Agilent MSOX4104A является передовым инструментом для анализа и обработки электрических сигналов, предназначенным для профессиональных разработчиков и инженеров. Его отличительной особенностью является использование емкостного сенсорного экрана, обеспечивающего более комфортное взаимодействие с прибором. Этот осциллограф имеет ряд уникальных функций, включая функцию «запуска касанием» InfiniiScan Zone, интеллектуальную память на основе технологии MegaZoom IV.
Стандартный размер памяти составляет 4 млн. выборок, что позволяет сохранить и обработать большое количество данных. Есть возможность полностью модернизировать осциллограф, в том числе увеличить полосу пропускания. Дисплей осциллографа обладает диагональю 12,1 дюймов, что способствует комфортному просмотру сигнала и упрощает его анализ.
Максимальная частота дискретизации равна 5 млрд. выборок в секунду, это один из самых высоких показателей для устройств данного класса. В стандартный комплект входит функция сегментированной памяти, которая помогает анализировать сложные сигналы и выделять из них нужную информацию. Дополнительно к осциллографу прилагаются различные аксессуары.

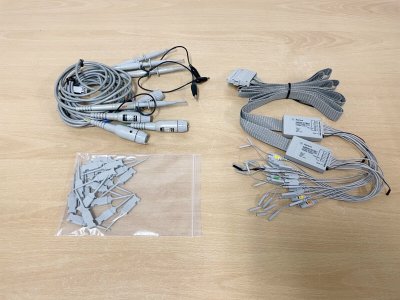

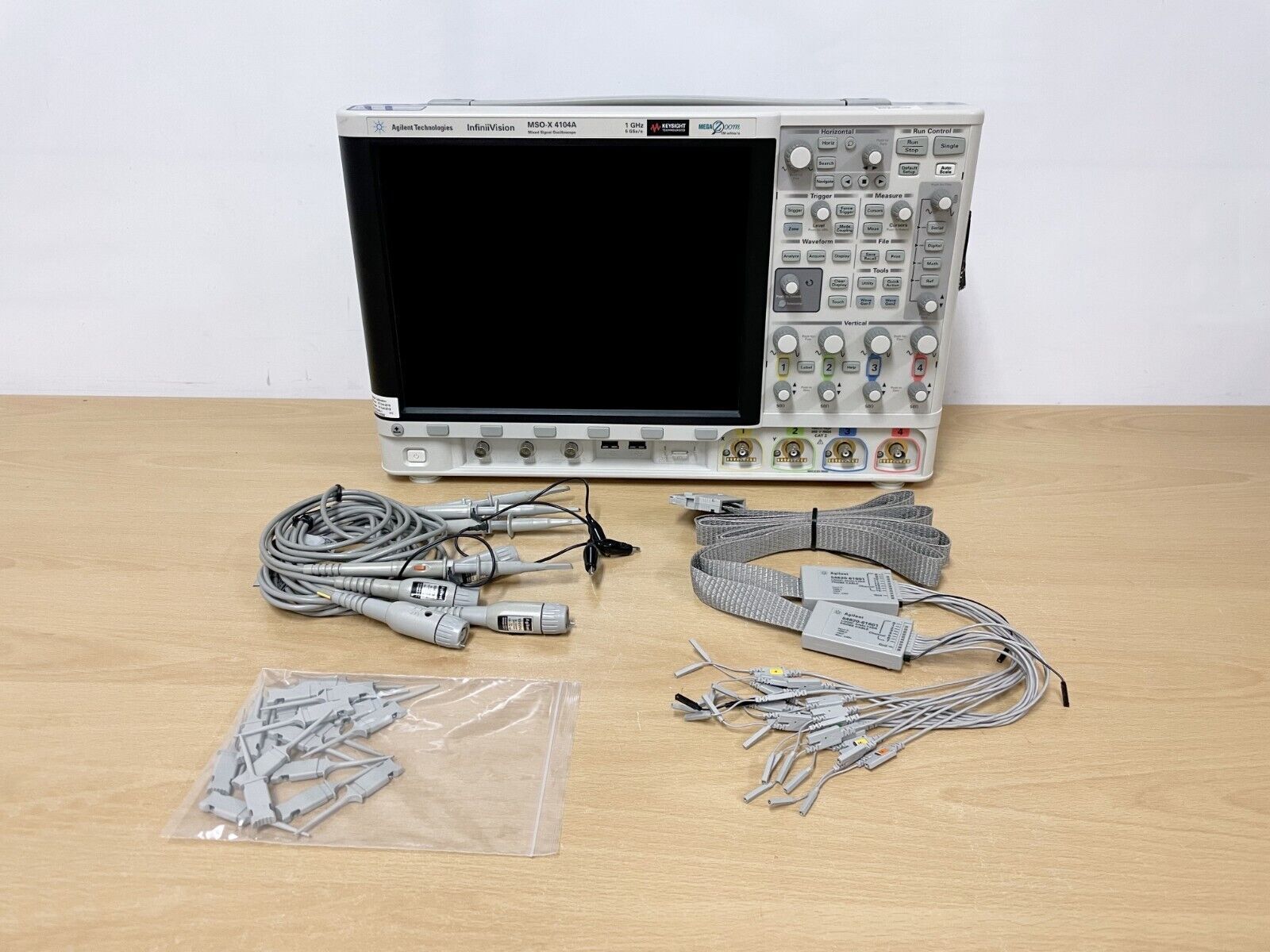

Например, пассивные щупы N2894A с частотой пропускания 700 МГц обеспечивают высокую точность и стабильность сигнала и хорошо подходят для этого осциллографа. Если вам нужно работать с цифровыми данными, можно воспользоваться 16-канальным логическим пробником N6450-60001, который поможет быстро и легко подключить осциллограф к работе.
В комплекте также есть все необходимые аксессуары для использования пробников. Это облегчает работу с прибором и упрощает доступ к необходимой информации. Кабель питания обеспечивает стабильное функционирование осциллографа и исключает возникновение проблем. Крышка для передней панели защищает устройство от пыли и механических повреждений, продлевая его срок службы.
В нашем магазине вы можете купить Осциллограф Agilent MSOX4104A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Осциллограф |
Количество каналов
|
4 |
Полоса пропускания
|
1 ГГц |
- Полоса пропускания 1 ГГц
- 4 аналоговых и 16 цифровых каналов
- Емкостной сенсорный дисплей с диагональю 12,1 дюйма (30,7 см)
- Функция запуска касанием по выделенной зоне
- Объем памяти 4 Мвыб. и режим сегментированной памяти в стандартной комплектации
- Скорость обновления сигналов на экране 1 000 000 осц./с
- Возможность полной модернизации: расширение полосы пропускания, добавление генератора сигналов WaveGen, цифрового вольтметра, функций запуска по сигналам последовательных шин и тестирования по маске
MSOX4104A. Преимущества
Новое поколение осциллографов компании Agilent обеспечивают в 20 раз более высокую скорость
обновления сигналов на экране, чем любые другие осциллографы такого класса. Благодаря самому современному емкостному сенсорному дисплею и инновационной функции «запуска касанием» InfiniiScan Zone вам придется пересмотреть весь предшествующий опыт работы с осциллографами.
Возможность захвата самых трудноуловимых аномалий в сигнале
• Самая высокая в отрасли скорость обновления сигналов на экране - 1 000 000 осциллограмм в секунду
• Интеллектуальная память на основе технологии MegaZoom IV
• Режим сегментированной памяти в стандартной комплектации
Ощутите удобство использования
Быстрая отладка разрабатываемого устройства с помощью эксклюзивных сенсорных функций осциллографа
• Самый большой в отрасли экран с диагональю 12,1 дюйма (30,7 см)
• Первый в отрасли емкостной сенсорный дисплей
• Уникальная функция «запуска касанием» InfiniiScan Zone
Возможности интеграции
Пять приборов в одном с возможностью полной модернизации
• Лучший в своем классе осциллограф
• Возможность модернизации до осциллографа смешанных сигналов с 16 цифровыми каналами
• Аппаратный анализатор протоколов последовательных шин
• Уникальный двухканальный генератор сигналов стандартной/произвольной формы WaveGen (опция)
• 3-разрядный вольтметр (опция)
MSOX4104A. Преимущества
Патентованная технология интеллектуальной памяти MegaZoom IV обеспечивает быстрый отклик даже при задействовании цифровых каналов, использовании декодирования протоколов, включении измерительных и математических функций.
Первый в отрасли емкостной сенсорный дисплей значительно повышает скорость настройки, обеспечивая беспрецедентное удобство работы с осциллографом с встроенной операционной системой.
Самый большой в отрасли экран с диагональю 12,1 дюйма (30,7 см) позволяет легко просматривать все сигналы.
Самая высокая в отрасли скорость обновления сигналов на экране — 1 000 000 осциллограмм в секунду — обеспечивает более эффективную диагностику устройств, позволяя рассмотреть больше деталей сигнала, чем любой другой осциллограф такого класса.
Единственный в отрасли встроенный 3-разрядный цифровой вольтметр, для работы с которым используются пробники осциллографа.
Режим сегментированной памяти в стандартной комплектации позволяет захватывать только сигнал, представляющий интерес, что позволяет максимально эффективно использовать память осциллографа.
Опция тестирования по маске позволяет выполнять допусковые испытания устройств со скоростью до 270 000 тестов в секунду.
Самый широкий в отрасли набор измерительных приложений, включая запуск по сигналам и декодирование данных последовательных шин.
Функция «запуска касанием» InfiniiScan Zone обеспечивает расширенные возможности запуска. Если вы видите сигнал, вы можете осуществить по нему запуск, просто нарисовав на экране прямоугольник.
Единственный в отрасли встроенный двухканальный генератор сигналов стандартной/произвольной формы WaveGen с диапазоном частот 20 МГц обеспечивает создание широкого спектра сигналов, включая дифференциальные сигналы, тактовые сигналы, сигналы данных, сигналы модуляции и др.
MSOX4104A. Технические характеристики
Модель |
Полоса пропускания |
Частота дискретизации |
Глубина памяти |
Количество каналов |
MSOX4104A |
1 ГГц |
5 Гвыб./с |
4 М точек |
4 + 16 |
