Утверждение типа СИ измерителей иммитанса серии АКИП-6113

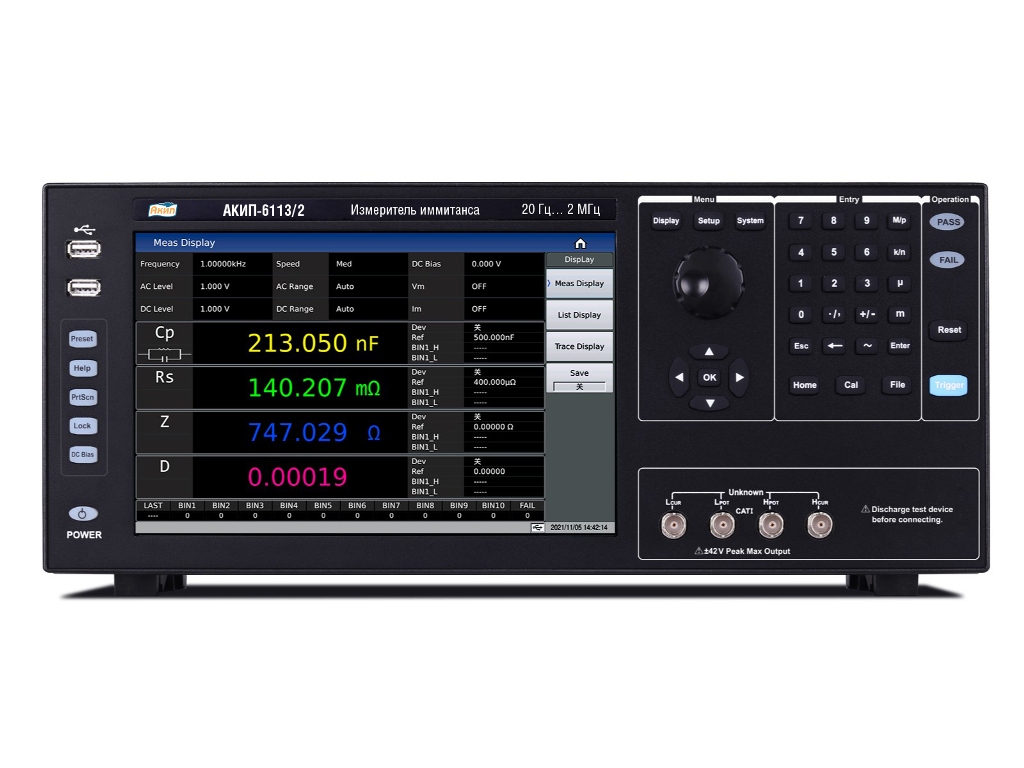

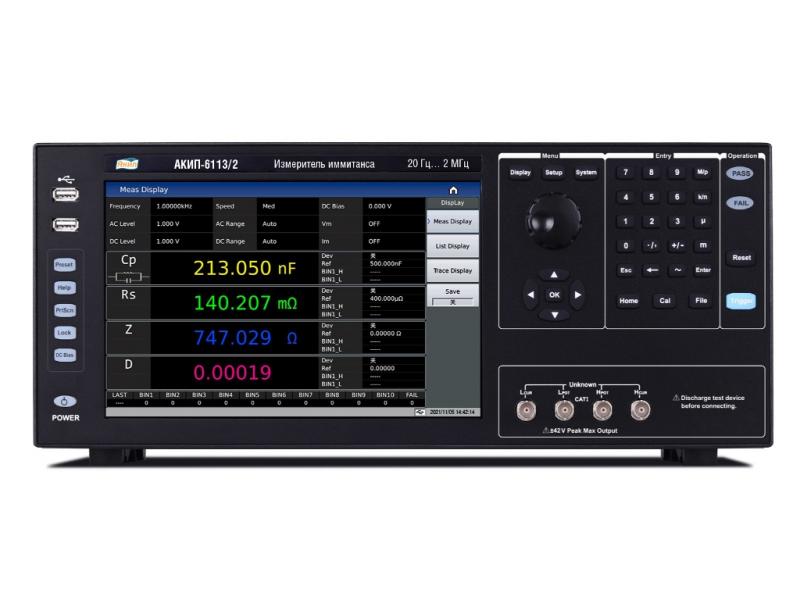

Основанием для внесения послужили положительные результаты всех предусмотренных испытаний, подтвердивших соответствие приборов критериям метрологической точности и эксплуатационной стабильности. В перечень включены обе модификации: АКИП-6113/1 (частотный диапазон до 500 кГц) и АКИП-6113/2 (до 2 МГц).

Линейка АКИП-6113 ориентирована на измерение широкого спектра характеристик электронных компонентов. Устройства анализируют 18 различных параметров, среди которых переменное и постоянное сопротивление, эквивалентное последовательное сопротивление, проводимость, ёмкость, индуктивность, добротность, тангенс угла потерь и фазовый сдвиг. Точность измерений варьируется от ±0,05 % до ±5 % в зависимости от выбранных условий тестирования. Частота сигнала задаётся от 20 Гц с шагом до 0,1 мГц, максимальное значение зависит от модели.

В приборах предусмотрена настройка амплитуды тестового сигнала до 20 В (действующее значение), реализована возможность подачи постоянного смещения напряжением до ±40 В и током до ±100 мА. Дополнительно интегрирован источник тока с максимальной нагрузкой до 2 А. Управление реализовано через сенсорный экран диагональю 25 см с разрешением 1280×800 точек. Интерфейс устройства построен на платформе Linux и включает встроенные справочные функции.

Быстродействие приборов зависит от настроек: при частотах выше 10 кГц обеспечивается до 1000 измерений в секунду, при этом доступны четыре уровня скорости — от 1 мс до 220 мс. Реализованы функции построения графиков с количеством точек от 51 до 801, автоматическое сканирование с пошаговым изменением частоты, напряжения или смещения (List Scan), сортировка компонентов по диапазонам (Comparator, bins 1–10) и допусковые тесты (Pass/Fail). Возможно отображение сразу четырёх измеряемых параметров на экране, усреднение результатов от 1 до 255 выборок и автоматический либо ручной выбор пределов измерений.

Дополнительный функционал включает поддержку последовательной и параллельной схем замещения, режимы отображения в полярных координатах с фазовым сдвигом, встроенные средства калибровки по методам «короткого замыкания», «холостого хода» и «нагрузки». Система контроля уровня сигнала (ALC), выбор выходного импеданса (30 или 100 Ом), а также встроенное хранилище объёмом 100 МБ для сохранения пользовательских настроек и графических данных расширяют возможности применения прибора.

Для подключения предусмотрены интерфейсы RS-232, USB (режимы USBTMC и USBCDC), а также Handler. На передней панели размещён разъём USB для удобной работы с внешними накопителями.
Присвоение официального статуса СИ подтверждает готовность серии АКИП-6113 к использованию в измерительных задачах, где необходима высокая точность и обязательная метрологическая поверка.
